Одноабонентные IP-видеодомофоны

Видеодомофон – что привыкли видеть пользователи под этим названием? Это возможность вызова абонента с приемом звонка на видеомониторе. Наиболее сложные модели – запись видеоизображения либо кадров на абонентском устройстве.

Казалось бы, обеспечен базовый функционал, пользователю предоставлен полный ассортимент необходимого оборудования. Но уже даже в эту область проверенных временем систем сегодня активно проникают IP-технологии, делая прорыв в удобстве и дополнительном функционале, ранее неведомом и недоступном аналоговым системам. Это и работа с мобильными приложениями, и мегапиксельное изображение, и удобство интеграции в существующую сеть TCP/IP, и многое другое.

Хотя вполне логично видеть развитие систем видеодомофонии в этом направлении одновременно с движением рынка видеонаблюдения в сторону IP-систем.

Основная привлекательность IP-домофонов – это возможность удаленного управления, включая мобильные приложения. Пользователь может дистанционно, в том числе и через Интернет, управлять доступом в помещение, вести диалог с посетителем, так сказать, не вставая с места. К тому же вызывную IP-видеопанель, вероятно, можно без проблем включить в состав системы видеонаблюдения как очередную IP-камеру.

Насколько новые чудо-устройства готовы заменить аналоговых "старичков"? Есть ли кроме преимуществ какие-либо недостатки? Мы постараемся пролить свет на эти вопросы.

Специфика IP-видеодомофонов

Выделим не только специфику работы IP-видеодомофона, но и отличия от аналоговых систем.

Во-первых, в отличие от аналоговых систем, в IP-домофоне используется кодирование и декодирование сигнала, которое занимает определенное время, а не производится моментально. Возможные задержки сигнала и рассинхронизация могут вызвать неудобство при общении, поэтому включаем в тест соответствующие замеры.

Во-вторых, для камеры домофона существует определенный набор специфических условий. Главная проблема – яркий фон и темный объект наблюдения, наиболее часто встречающаяся ситуация в местах установки домофона. Многим системам создает проблему близкое расположение объекта наблюдения, особенно при включении подсветки ночью. Поэтому мы выбрали довольно жесткий тест качества видео с применением специфических методик.

Какие устройства тестируем

Для теста подбиралось оборудование, отвечающее требованиям:

  • одноабонентные модели (1 кнопка вызова);
  • уличное исполнение.

Изначально для теста планировались панели только со встроенной подсветкой и ценой до 50 тыс. рублей. Однако при комплектовании списка участников было решено рассмотреть и модели, которые также находят свое место на рынке, – одну модель без встроенной подсветки и модель более высокой ценовой категории. В итоге в обзор попали вызывные панели:

  • Amroad DP101R-WL-AE-FL
  • BAS-IP AV-02 v3
  • BEWARD DS05M
  • Robin C02050
  • True-IP TI-2600WD MX
  • True-IP TI-2308 M MX
  • 2N Helios ForceIP C1B

Что тестируем

Проверка решений IP-видеодомофонии проводилась по нескольким основным критериям.

  1. Потребительские качества: способы монтажа и настройки IP-видеопанели.
  2. Разрешающая способность изображения: при работе в идеальных условиях измеряем разрешающую способность. Для измерения разрешения мы использовали специальную тестовую таблицу с набором пространственных частот по ширине кадра. Освещенность на таблице 1000 лк.
  3. Засветка фоновым светом: объект (посетитель) находится на ярком фоне, освещенность на панели 450 лк. Добавляем яркость света в направлении наблюдаемого объекта, замеряем освещенность "прямого" света на объекте, при котором начинаем различать черты лица посетителя. Чем меньше освещенность на объекте – тем лучше результат.
  4. Встречная засветка точечным источником света ("фонарь в кадре"): мощная встречная засветка, на панели около 7000 лк. Делаем снимки в одинаковых условиях.
  5. Эффективность встроенной подсветки: снимки с панелей в одинаковых условиях. Визуально оценивали различимость посетителя. Тест НЕ проводился для панели Robin C02050 (без подсветки).
  6. Звук: работа встроенных микрофона и динамика – проверка слышимости посетителя и оператора, эхо, задержек звука.
  7. Рассинхронизация видеоизображения и звука: насколько звук с панели не совпадает с видеоизображением в режиме разговора.

К настройкам вызывных панелей IP-видеодомофонов разработчики применяют два подхода. Первый – практически не позволяет пользователю конфигурировать параметры и ориентирован, скажем так, на рядового потребителя. Второй – в большей степени профессиональный (в этом тесте у моделей 2N, BEWARD и Robin) – позволяет дополнительно подстроить параметры IP-видеопанели под конкретные условия либо требования проекта. У обоих вариантов есть свои достоинства, и они имеют право на жизнь.

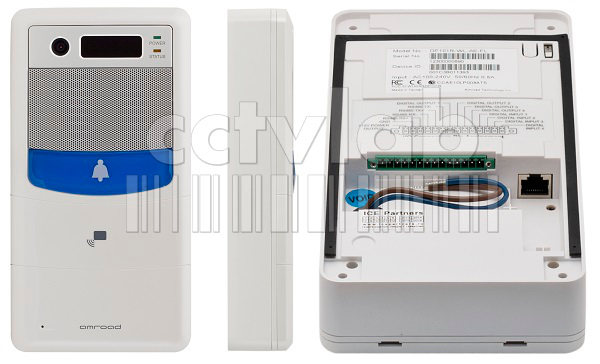

Amroad DP101R-WL-AE-FL

Предоставлена компанией ICE Partners

Имеет самый громкий динамик среди участников теста. При работе с микрофоном панели на громкости речи вблизи его порога громкость из динамиков оператора может скачкообразно изменяться. Рассинхронизация видео и аудио, а также задержки звука были у DP101R-WL-AE-FL незначительными.

Детализация изображения камеры Amroad практически не изменялась по всему кадру. Камера панели хорошо справлялась при встречной засветке, а в ночном режиме подсветка позволяла различать лицо посетителя. Выделяется встроенным считывателем RFID-карт и системой звуковой сигнализации при попытке снятия устройства с крепления.

В DP101R-WL-AE-FL предусмотрена поддержка протокола SIP, есть линия для резервного питания 110–240 В. На корпусе размещены 4 разъема для работы с внешними устройствами – датчиками движения, датчиками угарного газа, дыма, температуры, шума и т.д. Размер видеопотока пользователь может настраивать максимально до 512 кбит/с.

Корпус модели Amroad выполнен из пластика, что накладывает определенные ограничения на использование. Степень защиты корпуса производитель заявляет IP55. Вопрос герметизации разъемов при подключении панели отдается на откуп монтажнику.

BAS-IP AV-02 v3

Предоставлена ИП Шарипов

Продемонстрировала очень хорошую равномерность детализации картинки в поле зрения. Обеспечивала одну из лучших в тесте слышимость оператора для посетителя. При этом задержки звука и несогласованность звука с видео были незначительными (хотя иногда случались несущественные задержки в начале разговора). Система подавления эха у AV-02 v03 работала хорошо.

При работе панели BAS-IP в темноте с подсветкой на изображении заметны шумы. Тем не менее, черты лица различимы. В случаях засветки очень ярким источником на изображении появляются блики, хотя они не мешают разглядеть посетителя.

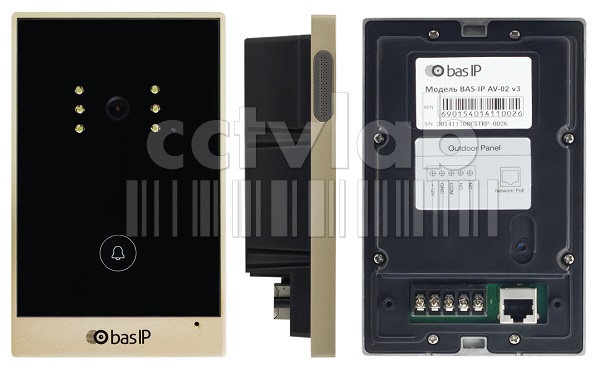

Панель выделяется стильным дизайном с сенсорной кнопкой вызова. Из настроек изображения в панели BAS-IP доступна только настройка потока – не более 2 Мбит/с, а заявленное разрешение соответствует 700 ТВЛ. AV-02 v03 поддерживает работу по протоколу SIP. Согласно технической информации, время разговора посетителя с оператором разработчики ограничили 4 минутами. Работать удаленно позволяет приложение для мобильных устройств.

BAS-IP AV-02 v03 предполагает врезную установку – для этого требуется выемка в стене, соответствующая размерам панели. Обеспечена герметизация разъемов при подключении панели с помощью дополнительной крышки с резиновыми сальниками, что предполагает довольно удобный и быстрый монтаж.

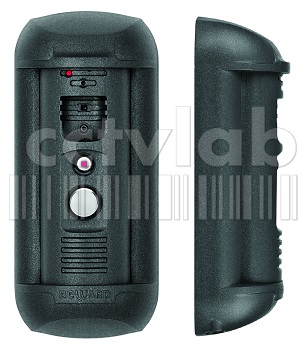

BEWARD DS05M

Предоставлена компанией "Бевард"

Будучи лидером по качеству изображения почти во всех экспериментах, показывает довольно средний результат по скорости кодирования аудиотракта и уровню фонового шума. Тем не менее, "домофон" в данной камере не так уж плох, а по некоторым моментам тоже в лидерах: мы наблюдаем приличную громкость динамика и одну из лучших чувствительность микрофона. Звук из панели плотный и довольно отчетливый, несмотря на компактный размер корпуса. Работа заявленной системы эхоподавления не вызвала нареканий.

Показывает большой отрыв от конкурентов при работе с подсветкой: лицо и одежда посетителя остаются хорошо различимы при любом положении объекта относительно камеры. Находится в числе лидеров по максимальному разрешению. При встречной засветке формирует изображение, на котором хорошо видны лицо и детали одежды посетителя. Для большей эффективности в таких случаях предусмотрена функция расширения динамического диапазона (WDR).

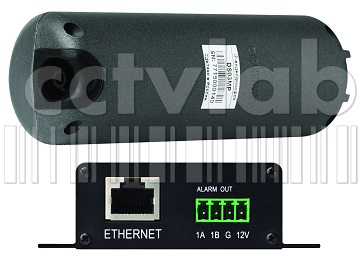

DS05M отличает антивандальный корпус – основной модуль располагается в специальном настенном кронштейне. В нем можно поворачивать камеру – в итоге доступен обзор в пределах 175 град. Корпус закрепляется с помощью секретного винта. Подключение панели имеет особенность: управляющие контакты находятся в отдельном контроллере, тогда как сама панель подключается одним проводом с разъемом RJ-45 через герметичный уплотнитель. Таким образом, имеем быстрое и надежное подключение самой панели. Контроллер не герметичен, по всей видимости, подразумевается его расположение в основном внутри помещения.

При использовании DS05M доступно управление доступом с ПК через ПО BEWARD Intercom или с мобильных устройств через приложение. DS05M поддерживается ПО ведущих интеграторов, подходит для работы в составе действующих систем видеонаблюдения.

Robin С02050

Предоставлена компанией "Фактор груп"

Лучшая в тесте по синхронизации видео и звука – выявить какие-либо расхождения не удалось. C02050 также лидирует по обзору (реальные 133 град. по горизонтали), разрешающей способности и находится в числе лидеров по громкости динамика. В C02050 можно конфигурировать параметры микрофона и динамика, функцию подавления эха, традиционные для IP-камер параметры видео. Разработчики Robin уделяют большое внимание удобству работы с ним через Web-интерфейс: настройки логично сгруппированы, изменения применяются мгновенно (AJAX-интерфейс), а для просмотра видео с камеры не нужно устанавливать дополнительные плагины.

В условиях засветки внешним источником изображение самого источника получалось очень ярким, хотя черты лица можно было различить.

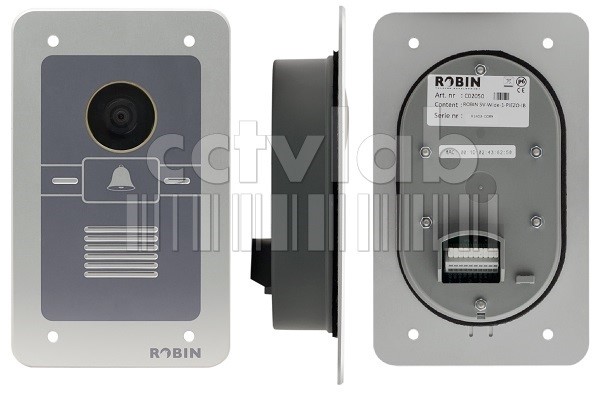

Конструктивно панель Robin выделяется сенсорной кнопкой вызова и матрицей 5 Мпкс, но рабочее изображение имеет разрешение HD и ниже. Заявлен цифровой зум х2.

Для панели Robin доступен облачный сервис Recording4All для загрузки видео по детекции движения или нажатию кнопки вызова. Предусмотрены автоответчик, функции подавления эхо и подавление звуковых шумов.

Панель поддерживает протокол RTSP, что теоретически облегчает ее интеграцию с оборудованием для IP-видеонаблюдения. У вызывной панели Robin нет разъема Ethernet, вместо этого применяется клеммник, что является более надежным решением для уличной установки, хотя менее удобным. При уличной установке панели герметизация разъемов возлагается на монтажника.

Короб для накладного монтажа Robin C02050 приобретается отдельно. Для корпуса заявлен невысокий уровень защиты от окружающей среды; рабочие температуры от -25 до 60 °С.

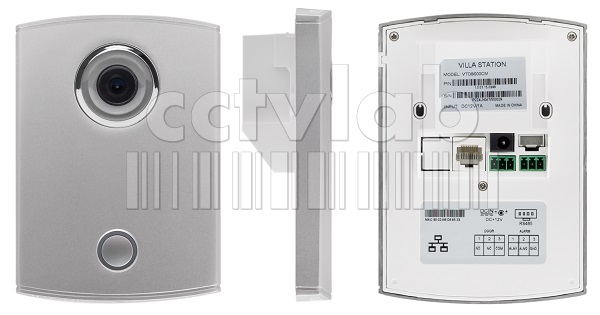

True-IP TI-2600WD MX

Предоставлена компанией "Дженерал Секьюрити Системс"

Одно из самых выгодных по цене предложений в тестировании. В числе лучших по слышимости посетителя. При работе с подсветкой позволяет разглядеть лицо и одежду. Но поскольку объектив и диоды подсветки у TI-2600WD MX расположены под общим защитным стеклом, в ночном режиме появляются блики на изображении.

Панель хорошо отрабатывала при встречной засветке. Хотя если источник засветки очень мощный, на изображении появлялась частичная засветка, но лицо посетителя оставалось различимым. Для лучшей работы в условиях фоновой засветки модель снабжена функцией BLC.

Во время разговора оператора и посетителя задержки в передаче звука, равно как и несогласованность видео и аудио, были незначительными.

Для подключения датчиков двери в панели предусмотрено реле замка; имеется датчик вандализма. Вызов с панели может приходить на ПК, мобильные устройства iOS и Android, а также на SIP-телефон. Доступен облачный сервис True-IP SIP Cloud.

С этой моделью можно работать также через веб-интерфейс или системы видеонаблюдения, например, Trassir или Macroscop.

Крепление данной модификации осуществляется винтами под алюминиевой лицевой панелью, которая фиксируется расположенным снизу винтом. Для монтажа используется TI-Box U врезная ниша. Герметичность разъемов монтажнику потребуется обеспечить самостоятельно при установке панели.

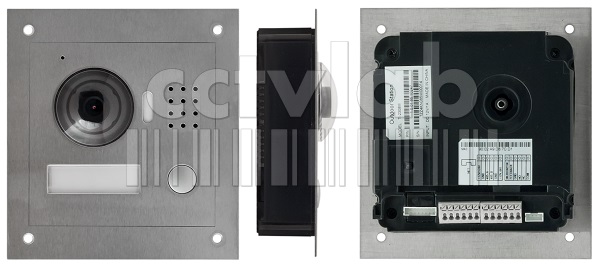

True-IP TI-2308 M MX

Предоставлена компанией "Дженерал Секьюрити Системс"

В числе самых привлекательных по цене решений в этом тесте. По синхронизации изображения и звука TI-2308M MX одна из лучших в тесте.

Разработчики расположили белую подсветку в стороне от объектива. Это позволяет TI-2308 M MX ночью формировать изображение без бликов. Мощности подсветки было достаточно, чтобы различать лицо посетителя, но чтобы разглядеть его одежду, уже не хватало. При хороших условиях демонстрирует равномерную детализацию по всему кадру.

В ситуациях сильной встречной засветки панель хорошо проявила себя даже с учетом появлявшихся бликов. Добиться лучшей картинки с TI-2308 M MX в условиях засветки помогает функция BLC.

Данная модель, единственная из тестируемых, позволяет настраивать направление обзора камеры не только в горизонтальной плоскости, но и в вертикальной. Диапазон настройки невелик, хотя нам он показался достаточным для большинства случаев. TI-2308 M MX поддерживает подключение по протоколу SIP, работает с картами и брелоками Mifare при подключении дополнительного модуля. Панелью можно управлять и через Web-интерфейс или системы видеонаблюдения таких как Trassir, Macroscop и др. Имеет сменный объектив М12.

Вызывная панель имеет реле замка, датчик вандализма, подсветку вкладыша с информацией на лицевой стороне панели. Предполагает врезной тип монтажа и фиксируется винтами на лицевой панели. True-IP TI-2308 M MX предполагает врезной тип монтажа или накладной с помощью TI-Vizor CM (монтажный накладной корпус с козырьком под панель TI-2308 M) и фиксируется винтами на лицевой панели. В процессе монтажа панели для большей ее надежности потребуется обеспечить герметичность разъемов. Ethernet-кабель подключается через переходник (идет в комплекте).

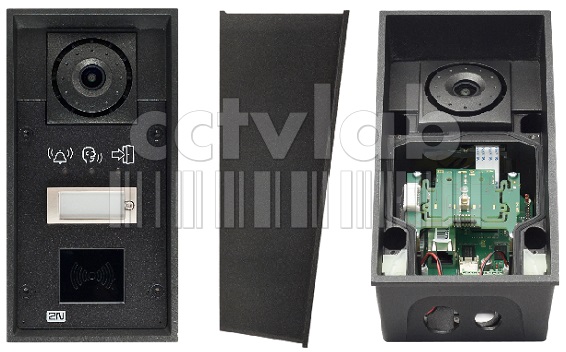

2N Helios ForceIP C1B

Предоставлена компанией "СвязьКомплект"

Когда берешь в руки данную модель чешского производства, возникает уважение к разработчикам. Применены необычные технические решения как по механике, так и по электронике.

Данный продукт находится среди лидеров теста сразу по нескольким параметрам. В числе лучших по синхронизации звука и видеоизображения – были совсем незначительные расхождения. А также по возможностям обзора (объектив дает охват 114 град.) и по чувствительности микрофона – слышимости посетителя.

В режиме разговора у 2N Helios ForceIP C1B задержки звука были незначительны. Система эхоподавления работала без нареканий. Звук можно назвать самым глубоким и точным из всех участников (минимум нелинейных искажений, ширина АЧХ), хотя далеко не самым громким.

При встречной засветке видеопанель хорошо отображает лицо посетителя. Если источник очень яркий, то на изображении появляются небольшие блики, но они не мешают.

Расположение диодов подсветки, возможно, излишне смелое: в темноте мы смогли наблюдать за посетителем только в общих чертах.

Монтируется Helios ForceIP C1B как накладным, так и врезным способом. Крепежные болты и разъемы закрываются пластиной с индикаторами и кнопкой вызова. Вопрос герметизации решен: подключение происходит внутри панели, провода и кабель выходят наружу через герметичные сальники (в комплекте).

Рабочий Web-интерфейс отличает хорошая функциональность – позволяет настроить чувствительность микрофона и параметры изображения панели, например, размер видеопотока до 2 Мбит/c.

Разработчики реализовали для Helios ForceIP C1B поддержку SIP-протокола, встроенный считыватель RFID-карт, вандалоустойчивый корпус с защитой IK10, возможность подключения по протоколу ONVIF. Вызывная панель интегрирована с системами Milestone Systems, Bosch, Cisco, AVAYA, Alcatel Lusent.

Звук и изображение

Практически у всех протестированных устройств (кроме Robin) наблюдались совсем незначительная рассинхронизация звука и видеоизображения, а также небольшие задержки при передаче звука – не более 1 с (у домофонов Robin, True-IP и 2N рассинхронизация была вообще минимальной). Эти факторы можно считать некритичными – эффективность системы не снижается и разве что может вызвать небольшое раздражение у оператора.

МодельРазрешение, пксРеальный обзор, град.Сжатие видеоПодсветкаЗащита корпусаРазмеры,ммРозничная цена,руб.
Amroad DP101R-WL-AE-FL352х288105MPEG-4, H.263Белый светIP55230х120х4026574
BAS-IP AV-02 v3704х57671H.264 MPБелый светIP65160х100х4618000
BEWARD DS05M1280х72079H.264 MP/BP, MJPEGИКIP5473х166х5114500
Robin C020501280x720133H.264, MJPEGИКIP53110х180х4766408
True-IP TI-2600WD MX1280x96076H.264Белый светIP64141х100х1714828
True-IP TI-2308M MX1280x96069H.264Белый светIP64140х130х3315896
2N Helios ForceIP C1B640x480114H.263, H.263+, H.264ИКIK10, IP65217х109х8355895



А такие качества вызывной панели, как громкость динамика и чувствительность микрофона, уже существенны, поскольку напрямую связаны с основной функцией устройства – общения посетителя и оператора.

Результаты тестирования показывают, что для идентификации лица достаточно и небольшого разрешения. К тому же, невысокая стоимость таких матриц положительно отражается на итоговой цене продукта. В общем случае для идентификации хватает VGA-разрешения. Более высокое разрешение будет полезно при наличии камеры с широким углом обзора либо использовании видеодомофона для иных целей, таких как система обзорного видеонаблюдения.

Кроп; фронтальное расположение абонента в кадре

Низкая и сложная освещенность

В списке вызывных моделей, которые удалось получить для теста, гораздо чаще фигурировала встроенная подсветка белого света (не берем в расчет модель Robin C02050 без подсветки). Практика показала, что ночью даже при яркой подсветке, когда звонящему становится некомфортно от яркого источника света, направленного прямо в глаза, нет гарантий, что его изображение будет получаться ярким и хорошо различимым. С другой стороны, ИК-подсветка не слепит посетителя даже при ее большой мощности.

Засветка фоновым светом
Кроп; освещенность на панели домофона - 450 лк

Amroad DP101R-WL-AE-FL (38лк)BAS-IP AV-02 v3
(112лк)
BEWARD DS05M
(134* лк, WDR normal)
Robin C02050
(57 лк)
True-IP TI-2600WD MX
(47 лк)
True-IP TI-2308M MX
(54* лк, BLC)
2N Helios ForcelIP C1B
(121 лк)

Работа со встроенной подстветкой
Кроп; фронтальное расположение абонента

Amroad DP101R-WL-AE-FLBAS-IP AV-02 v3BEWARD DS05M
True-IP TI-2600WD MXTrue-IP TI-2308M MX2N Helios ForcelIP C1B

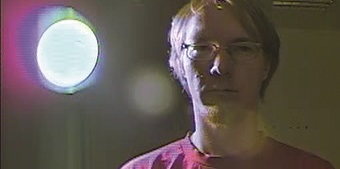

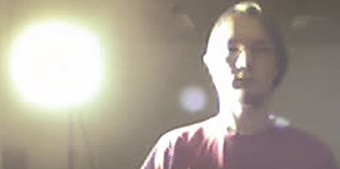

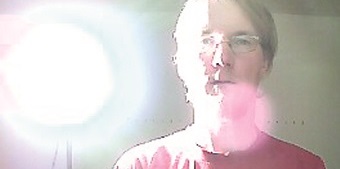

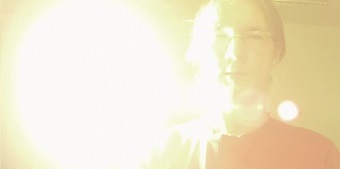

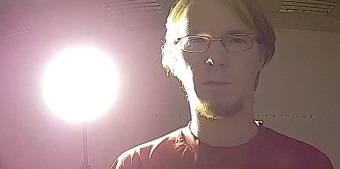

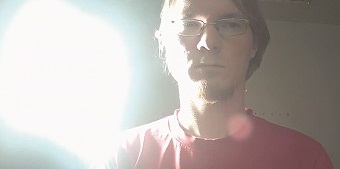

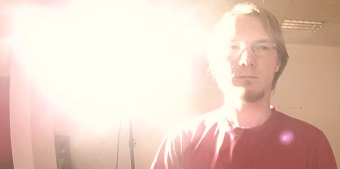

Встречная засветка точечным источником "Фонарь в кадре"
Кроп; освещенность на панели домофона - около 7000 лк

Amroad DP101R-WL-AE-FLTrue-IP TI-2308M MX
BAS-IP AV-02 v3True-IP TI-2308M MX
BEWARD DS05M2N Helios ForcelIP C1B
Robin C02050

Стоит обратить внимание на компоновку объектива и подсветки – лучше все-таки, когда они разнесены. Это позволяет избежать бликов.

Разрешающая способность вызывных панелей

С работой при встречной засветке все панели справились во время теста. Однако это все же были не реальные условия, а их моделирование, поэтому нельзя утверждать, что устройства, которые при тестировании были "на грани", в "боевых" условиях смогут работать на том же уровне.

IP-эволюция – вероятное развитие сегмента IP-видеодомофонии

Замена аналоговым системам предлагается достойная. Недостатки, которые объективно присутствуют в IP-системах, не показались нам критичными. Учитывая преимущества, предоставляемые IP-системами, можно говорить об однозначном выборе в пользу IP в случае обоснованности дополнительных затрат относительно конкретных задач.

Задержка звука в режиме разговора

В процессе тестирования у многих моделей были обнаружены определенные недостатки видеоизображения при определенных условиях, но они не являются специфичными именно для IP-систем, а в равной мере присущи всем видеодомофонам, в том числе аналоговым, и зависят только от реализации того или иного устройства.

Реальный угол обзора по горизонтали

В настоящее время отечественный рынок IP-видеодомофонии только на начальном этапе формирования. Весной этого года целый ряд компаний, в том числе и ведущие игроки рынка IP-видеонаблюдения, представили в России новейшие разработки в области IP-видеодомофонии.

Слышимость посетителя

Во многих случаях заявляемые возможности решений IP-видеодомофонии довольно схожие. Хорошо прослеживается общая тенденция – потребителю предлагается оптимальный набор функций при оптимальных параметрах (как это представляется разработчикам), не видно (пока) маркетинговой гонки за сверхвысокими значениями параметров.

Громкость динамика панели

Вероятно, усилия производителей будут и далее больше направлены не на гонку вооружений, а на оптимальные сочетания всех элементов системы IP-видеодомофонии, например, высокого разрешения, возможностей работы ночью и цены, что немаловажно для данного сегмента.
