Тестирование облачных компактных видеокамер

Если задуматься над тем как лучше и экономичнее всего организовать видеонаблюдение в меленьком помещении, например, в кофейне или жилой квартире, наиболее удобным вариантом становится использование компактной камеры уже приспособленной для помещений. Такими камерами являются распространенные на рынке Cube-модели. Подобные камеры, в основном, являются законченным решением, достаточным для обеспечения полноценного контроля наблюдаемой сцены. На борту имеются микрофоны, динамики, подсветка, и другие базовые возможности систем видеонаблюдения. Кроме того, часто для удобства пользователей, такие модели оснащаются встроенной поддержкой Wi-Fi, передачи видео по мобильным сетям, PIR-датчиками движения.

А одним из наиболее интересных дополнений к таким камерам являются облачные сервисы, позволяющие управлять камерами, сохранять видео и просматривать архив с любого устройства из любой точки мира. Все данные и информация хранятся на стороне поставщика облачного сервиса, или на стороне пользователя, но с управлением  через облачный сервис. Тем самым с пользователя снимается задача приобретения и обслуживания надежных серверов. Конечно, профессиональное видеонаблюдение будет достаточно сложно организовать с камерами, подключенными к облачным сервисам, однако для описанных целей они подходят отлично. Кроме того, стоимость покупки облачных моделей в сравнении со стоимостью аналогичных обычных камер того же производителя часто ниже, поскольку часть затрат закладывается в абонентскую плату за пользование сервисом. А наибольшим преимуществом использования облачного сервиса является скорость включения камеры в работу. Часто для осуществления видеонаблюдения достаточно просто зарегистрироваться и создать личный кабинет. А добавление последующих камер может осуществляться, например, сканированием штрих-кода камеры с ее коробки.

Что тестируем

Мы хотели испытать именно связку сервис-камера, а на рынке много сервисов не привязанных к каким-то конкретным видеокамерам, а позволяющим подключить любую модель. Однако из-за этого возможна нестабильная совместная работа камеры и сервиса и отсутствует гарантия корректного функционирования.

Поэтому мы остановились на камерах с облачным сервисом, предоставляемым их производителем. И испытать мы решили основные возможности такой сборки: абсолютное разрешение камеры, его стабильность, работу микрофона и скорость работы облачного сервиса.

Что нам предоставили на тест

В результате в лаборатории оказались следующие образцы:

  • CamDrive CD310
  • D-Link DCS-8000LH
  • NOVIcam PRO NC14F

Что интересно, все модели оснащены мегапиксельным 1/4” сенсором.

Как станем это измерять?

Разрешение камер будем измерять при помощи стандартных таблиц. За счет того, что во всех моделях реализована ИК-подсветка и режим ночной съемки, мы также измеряем и максимальное разрешение при работе только встроенной подсветки камер.

Поскольку выбранный тип камер обычно используется в единичном числе на всем наблюдаемом объекте, для подобных камер важно обладать одинаковым качественным изображением на всем кадре. Для оценки этого, мы измерили падение разрешения от центра до краев изображения.

Также мы измерили минимальную различимую громкость звука, которую может воспринимать микрофон камер. Эти испытания проводились в тихой комнате. Сразу можно отметить, что минимальный различимый уровень громкости тестовой записи в итоге был очень близок к уровню шума в помещении.

Кроме того, мы померили и скоростные характеристики облачных сервисов. Мы измерили скорость подключения к онлайн трансляции и скорость подключения к архивным видеозаписям. Поскольку эти параметры могут сильно зависеть от внешних условий, мы решили провести серию измерений в течение дня и представить минимальное и максимальное замеренное значение для каждой камеры. В графических результатах мы не будем отображать единичных выбросов и зафиксированных в ходе теста единичных проблемах с подключением.

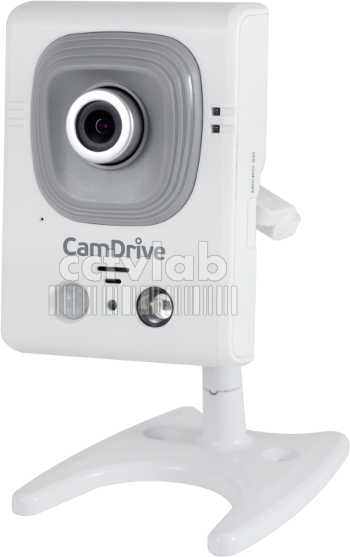

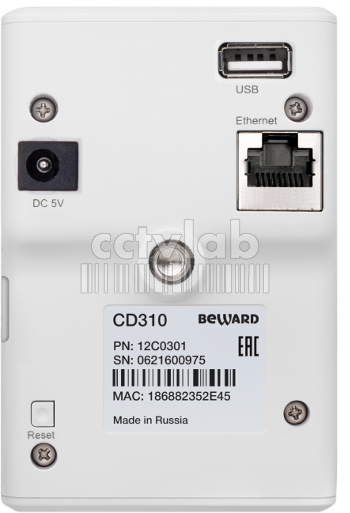

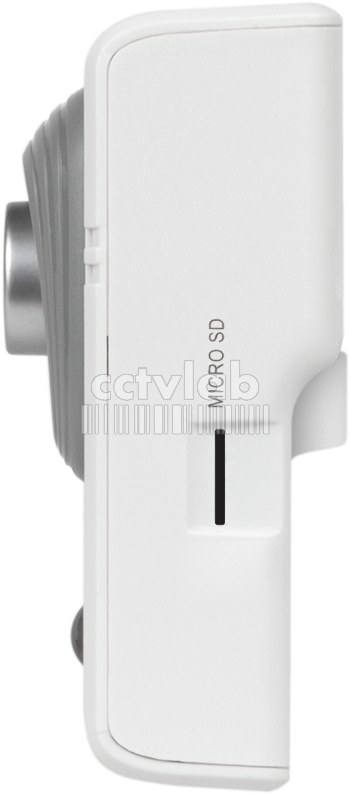

CamDrive CD310



Предоставлена компанией НПП «Бевард»

Лидирует по стабильности разрешения по полю изображения с величиной падения на краях изображения 6%. При этом показывает и хорошие значения абсолютного разрешения – 1100 линий днем и ночью. Лидирует по минимальному различимому микрофоном звуку – 31 дБ и скорости доступа к онлайн потоку – 2,5 секунд. Скорость доступа к архиву, при этом 6,6 секунд. Единственная модель, у которой всегда происходило подключение к облаку с измеренной скоростью.

В камере заявлен 1 Мп сенсор и встроенный активный микрофон с акустической дальностью до 10 м. Производитель отмечает высокую чувствительность и низкий уровень шумов встроенного усилителя. По словам производителя, камера поддерживает цифровые технологии обработки видеосигнала, а также локальную запись при обрыве связи. Просмотр видео в облачном сервисе, по словам производителя, возможен как с мобильных устройств, например, iPhone и Android, так и с ПК, ноутбуков, планшетов без установки дополнительного ПО. Подключение камеры осуществляется без предварительной регистрации, сразу после подключения к сети интернет. Регистрация понадобится далее, для наблюдения онлайн и воспроизведения архива.

Производитель подчеркивает, что модель обладает расширенными возможностями идентификации несанкционированных действий в том числе при низком уровне освещенности на объекте за счет встроенного PIR-датчика (пироэлектрический инфракрасный). Датчик, по словам производителя, реагирует на тепловое излучение и позволяет надежно обнаружить движение в контролируемой, в том числе с отключенным освещением. Производитель заявляет, что в Личном кабинете можно самостоятельно выбрать размер и положение зоны детекции, а также задать порог срабатывания детектора. Производитель отмечает, что возможна организация постоянной видеозаписи, однако ведение записи по детекции движения позволяет сократить объемы видеоархивов.

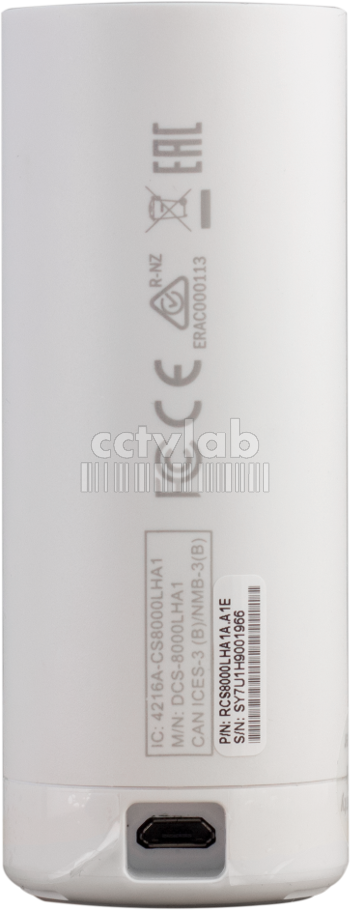

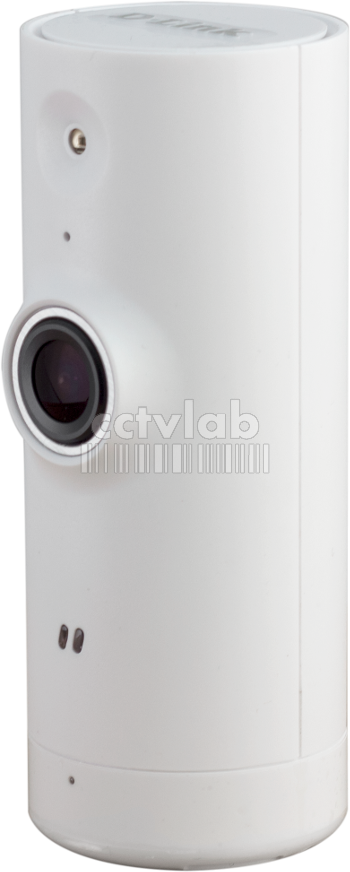

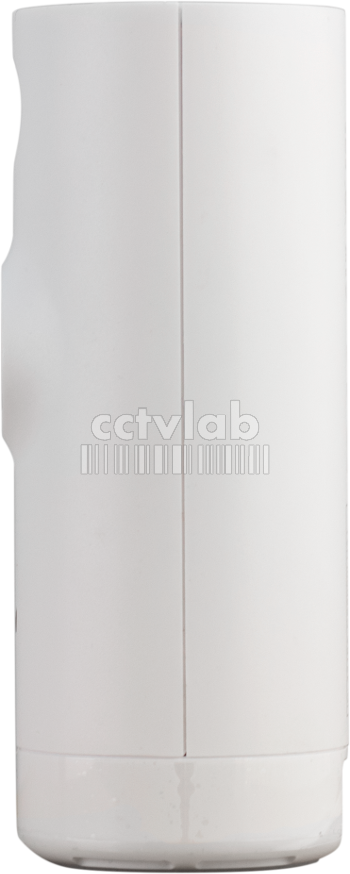

D-Link DCS-8000LH



Предоставлена компанией D-Link.

Обладает отличной стабильностью разрешения по полю изображения, практически идентичной наилучшему результату. Падение разрешения на краях изображения составило всего 7%. Кроме того, показывает хорошее разрешение при съеме днем и ночью – 1076 и 884 линии, соответственно. Имеет наилучшее время доступа к архиву 6,3 секунды и практически идентичное наилучшему времени доступа к потоку – 2,6 секунд. Соединение с облаком и онлайн трансляция были стабильны в процессе испытаний.

Производитель отмечает, что камера выполнена в компактном корпусе и поддерживает современный функционал видеонаблюдения с получением четкого детального изображения в HD-качестве, широким углом обзора и режимом ночного видения.

Производитель заявляет, что камера поддерживает все функции, необходимые для домашнего видеонаблюдения. Отмечается возможность беспроводного подключения в расширенном диапазоне с увеличенной полосой пропускания для размещения устройства в любом необходимом месте и получения качественного видео. Видеонаблюдение даже в условиях полной темноты возможно благодаря заявленной инфракрасной подсветке, действующей на расстоянии до 5 м. Заявлен встроенный детектор, позволяющий настроить отправку уведомлений при срабатывании детектора движения или звука.

Новое приложение mydlink, по словам производителя, позволяет не только вести наблюдение в режиме онлайн, но и бесплатно сохранять и просматривать события прямо в облаке. Производитель отмечает, что на функцию «Облачная запись и хранение» действует бесплатный пробный тариф, в котором поддерживается облачное хранение событий за последний день для 3 камер. Подключение камеры и регистрация в учетной записи осуществляются запуском Мастера установки. Производитель отмечает, что после этого необходимо выполнить всего несколько шагов в мобильном приложении.

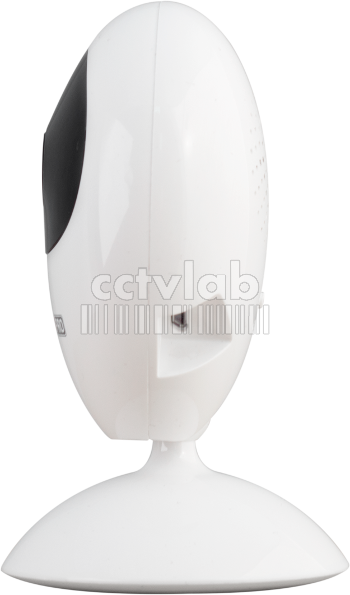

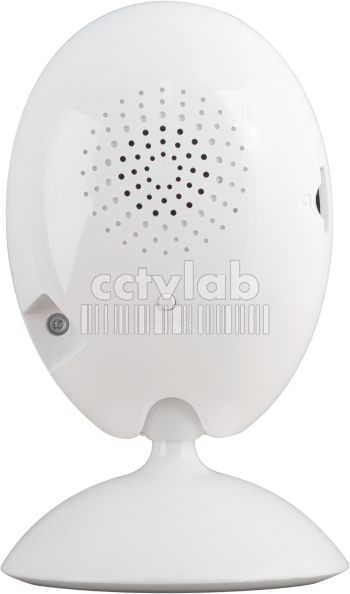

NOVIcam PRO NC14F



Предоставлена компанией NOVIcam.

Имеет наилучшее максимальное разрешение в тесте, как при дневном режиме съемки, так и при ночном – 1120 и 1010 линий, соответственно. Также обладает хорошей чувствительностью микрофона – различает звук на уровне 33 дБ, что достаточно близко к лидеру. Показывает хорошее время подключения к онлайн потоку и архиву. Средние значения достаточно близки и составляют 7,3 и 7,5 секунд соответственно. Соединение с облаком и онлайн трансляция были стабильны в процессе испытаний.

Производитель отмечает, что решение предназначено для видеонаблюдения в офисе, квартире, коттедже, магазине, павильоне. По словам производителя, компактная внутренняя IP видеокамера передает качественное изображение HD с высоким разрешением 720p на скорости 25/30 к/с для обеспечения полного детализированного обзора. Связка мегапиксельного сенсора и производительного процессора, по словам производителя, обеспечивает не только высокое разрешение, но и превращает камеру в мультифункциональное устройство. В камере присутствует клавиша сброса на корпусе.

Отмечается, что камера позволяет организовать полноценную систему видеонаблюдения и оснащена для этого всем необходимым: слотом для карт памяти MicroSD до 128 Гб, ИК-подсветкой до 10 м и механическим ИК-фильтром для работы ночью, встроенным микрофоном и динамиком для организации двухсторонней связи. Благодаря встроенному Wi-Fi модулю, по словам производителя, упрощается организация беспроводного подключения к локальной сети или интернет. Производитель подчеркивает, что простая настройка и доступ к камере из любой точки мира предоставляется бесплатным облачным сервисом P2P с хранением архива видеозаписей на встроенной SD-карте. Подключение камеры осуществляется через учётную запись в мобильном приложении за счёт сканирования QR-кода на устройстве.

Результаты испытаний

Таблица 1 Характеристики камер и сервисов

КамераCamDriveD-LinkNOVIcam
Максимальное разрешение, Пкс1280х7201280х7201280х720
Максимальная скорость кадров, к/с253030
Объектив, мм2,52,42,8
ИК-подсветка, м8510
Встроенный микрофонестьестьесть
Встроенный динамикестьнетесть
ОсобенностьPIR-сенсорWi-FI, BluetoothWi-Fi
Зум при онлайн-просмотренетестьесть
Передача звукаестьестьесть
Аудиосвязь15 сек сообщениенетдвухсторонняя
Выбор разрешения онлайнестьнет, всегда HDесть
Доступ к архивуестьзапись в архив только по событиютолько с SD карты, когда камера онлайн
Управление расписанием записиестьестьесть
Кэширование на SD (работа оффлайн)естьнетесть
Загрузка архиваестьестьесть
Бесплатный периодНа счет при покупке зачисляются бонусные рубли1 день архива бесплатноПолностью бесплатно
Стоимость камеры, руб590039004700

Таблица 2 Процесс запуска в работу системы облачного видеонаблюдения — сравнение

КамераBEWARDD-LinkNOVICam
Начало видеозаписиподключить камеру к сетиустановить мобильное приложениеустановить мобильное приложение
создать учётную записьсоздать учётную запись
пройти по шагам Мастера установки для регистрации камеры в созданной учетной записи, где выбрать Wi-Fi сеть для подключения камерызарегистрировать камеру
ввести настройки Wi-Fi
ввести настройки камеры
Просмотр архивасоздать учётную запись на сайтеперейти в меню архива в приложенииперейти в меню архива в приложении
перейти на вкладку архива веб-интерфейса
Настройка камерыперейти на вкладку настроек веб-интерфейсаперейти в меню настроек в приложенииперейти в меню настроек в приложении
Требуемые устройства для начала работы сервисанетмобильный телефонмобильный телефон
Требуемые устройства для наблюдения и воспроизведения архивалюбое устройство с выходом в интернет (ПК, мобильный телефон, и т.д.)мобильный телефонмобильный телефон

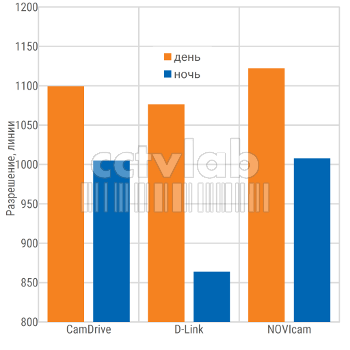

Рисунок 1 Горизонтальное разрешение камер при освещенности 500 лк (день) и работе только встроенной подсветки (ночь). Больше — лучше.

Можно отметить, что камеры, в целом, показывают достаточно близкие результаты как при съемке днем, так и ночью. Среднее значение разрешения днем составило 1099 линий, а ночью 959 линий. Таким образом при съемке в ночных условиях наблюдалось падение разрешения на в среднем на 13%.

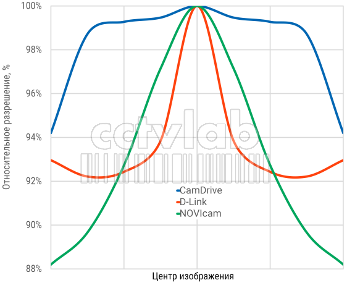

Рисунок 2 Относительное падение горизонтального разрешения камер при удалении от центра изображения. Больше — лучше.

Среднее падение разрешения на краю изображения составило всего 9%. Таким образом, камеры показали достаточно стабильное разрешение по всему полю изображения. Благодаря этому, при установке в помещении лишь одной камеры, становится возможен качественный анализ происходящего по всему ее полю обзора.

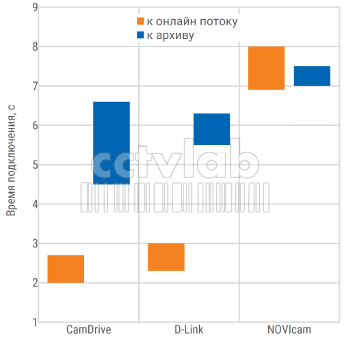

Рисунок 3 Время подключения к онлайн потоку и к архиву от и до. Меньше — лучше.

Среднее время подключения к потоку составило 4 секунды, а к архиву 7 секунд. Хотя в некоторых случаях и наблюдались единичные проблемы с подключением, решаемые перезагрузкой соединения. Однако, само соединение с облачным сервисом всегда было стабильно. Приведенное среднее время подключения позволяет говорить об очень быстром получении пользователем актуальной или архивной информации с камеры.

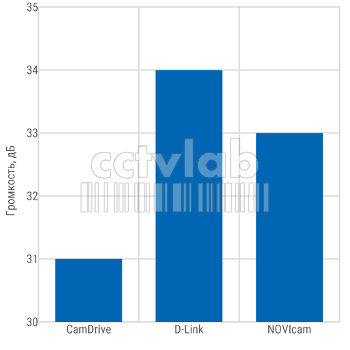

Рисунок 4 Минимальная различимая микрофоном громкость звука. Меньше — лучше.

Средний уровень различимого звука составил 33 дБ. При этом уровень шумов в испытательном «тихом» помещении был около 30 дБ. Таким образом, камеры позволяют различить очень тихий звук практически сравнимый со внешним уровнем шума.

Заключение

В результате испытаний было установлено, что облачные камеры являются полноценными устройствами, позволяющими получать качественное видеонаблюдение и отличный звук с контролируемой зоны. И хотя видеоданные хранятся в облаке на серверах облачного сервиса или на стороне пользователя, под управлением облачного сервиса, доступ пользователя к ним занимается время сравнимое с доступом к обычной камере.

Таким образом, если планируется использовать простую камеру для решения базовых задач стоит обратить внимание на облачные камеры, представленные в ассортименте практически любого производителя. Это выбор позволит инсталлятору и пользователю быстрее и менее затратно развернуть систему видео и аудио контроля. Следует учитывать, что пользование облачным сервисом в большинстве случаев платно, однако подразумевает поддержку и хранение всех данных за счёт поставщика облачного сервиса.
