Современные IP-камеры в корпусе Box с разрешением 1–3 Мп

Несмотря на широкое предложение на рынке видеонаблюдения IP-камер типа «всё в одном», в линейках ведущих производителей все еще присутствуют IP-устройства в стандартном корпусе – Box-камеры. Почему, невзирая на очевидное удобство камер «всё в одном» форм-фактора Bullet со встроенными объективом и подсветкой, до сих пор применяются камеры Box-исполнения?

Казалось бы, для чего городить огород из камеры, объектива и кожуха, когда можно поставить всего одно устройство? К сожалению, на этот вопрос сегодня могут ответить все меньшее число инсталляторов, хотя для профессионала ответ очевиден. Во-первых, специальное лучше подходит для конкретного объекта, чем универсальное (возможность установить оптимальный объектив). Во-вторых, камеры "всё в одном" подвержены многим проблемам, вытекающим из наличия встроенной подсветки и конструктива (меньшая надежность и температурная стабильность по сравнению с камерой в кожухе, проблемное изображение во время осадков при работающей подсветке, отражения от встроенной подсветки элементами камеры и конструкций т.д.). Поэтому для профессиональных систем, предназначенных для получения гарантированного результата в широком диапазоне условий, чаще используют именно Box-камеры.

Видеокамеры в корпусе Box совместно с их широкой функциональностью предоставляют пользователю широкое поле для маневра. Так, в зависимости от требуемого ракурса пользователь может выбирать объектив с нужным полем зрения. Кроме того, камеры Box поддерживают АРД для объективов, а отдельные модели адаптированы для работы с объективами P-Iris. Box-камеры можно поместить в гермокожух, который, к тому же, может быть адаптирован для работы при экстремально низких температурах или же дополнительно оборудован для беспроводной передачи данных, передачи данных на очень большое расстояние по оптоволоконным каналам связи, а также поддерживать различные типы питания. Причем и ИК-подсветка с камерой в таком случае может быть организована оптимальным образом. Все это существенно расширяет возможности пользователя при подборе оптимального решения под конкретные задачи.

Какие камеры тестируем

На рынке систем видеонаблюдения производители уже довольно продолжительное время предлагают мультимегапиксельные камеры с очень высоким разрешением, например 8 Мп. Но это только топовые модели в линейках. Основную же обойму ассортимента составляют камеры с гораздо меньшими разрешениями – 1, 2 и в последнее время все чаще 3 Мп. Тем не менее, с постепенным увеличением мейнстримового разрешения в линейках производители не спешат окончательно отказываться от моделей с относительно небольшим разрешением 1–1.3 Мп. И, по всей видимости, это обуславливается не только их более привлекательной ценой, но и определенными преимуществами.

Принимая по внимание все вышесказанное, лаборатория CCTVLab предложила компаниям самим выбрать разрешение камеры для теста в диапазоне 1–3 Мп. В тест вошли модели, в комплекте с которыми производители не предлагают какие-то определенные объективы. Такие Box-камеры дают возможность пользователю оптимальным образом адаптировать решение на их основе под требования и задачи проекта.

В итоге в лаборатории оказались восемь IP-камер:

  1. ActiveCam AC-D1020.
  2. BEWARD BD3170.
  3. Brickcom FB-300Np V5.
  4. Hikvision DS-2CD4012FWD-A.
  5. MICRODIGITAL MDC-i4290WDN.
  6. Panasonic WV-SPN631.
  7. RVi-IPC23-PRO.
  8. Samsung SNB-7004P

Что тестируем

Для теста было решено выбрать ту область параметров камеры, которая не присутствует на сайтах поставщиков. То, что присутствует, часто невозможно использовать в качестве оценки потребительских характеристик и сравнения с конкурентами. Мы попытаемся исследовать такие важные показатели эффективности камеры, как способность обеспечить необходимую детализацию изображения в различных условиях и ширину потока, в которую камере удается упаковать эту информацию. Даже чувствительность, заявляемая производителями, не несет в себе ценной для потребителя информации (разве что позволяет сравнивать камеры внутри ассортимента одного производителя), поскольку мало кто из производителей уточняет методику ее замера.

Нам знакомо мнение, что качество Box-камеры определяет ее сенсор, и, зная модель сенсора, можно с уверенностью говорить о возможностях устройства. Это утверждение определенно имеет под собой основание, так как непосредственно матрица отвечает за формируемое изображение. Но, по нашему опыту, кроме матрицы значительное влияние на результирующую детализацию еще оказывают как процессор, так и качество настройки производителем связки матрица – процессор (нам известны случаи, когда производитель "забыл" добавить возможность активизации присутствующего в матрице WDR). То есть по модели матрицы можно судить о максимальных теоретически возможных способностях камеры, которые реализуются на практике чаще всего только у именитых брендов.

Во втором и третьем тесте используем динамическую таблицу. Мы исходим из принципа – показать потребительские характеристики для наиболее часто встречающихся условий применения камер видеонаблюдения: наблюдение за движущимися объектами.

Итого, что тестируем

  1. Разрешающая способность на статическом изображении при различном освещении. Оценивается в центральной части изображения с помощью специальной таблицы. Измерения проводятся для различных уровней освещенности: 1000; 10; 0.5 лк.
  2. Эффективность сжатия видеопотока. Используется динамическая тестовая таблица в виде вращающегося круга с группами линий. Каждая камера настраивается в режим максимальной эффективности путем изменения параметров изображения и кодирования потока. Измерения проводятся для различных уровней освещенности: 1000; 10; 0.5 лк.
  3. Чувствительность камеры также замеряется на подобной динамической таблице. Фиксируются уровни освещенности, когда разрешение камеры составляет 50 и 75% от максимального при высоком уровне освещенности. Каждая камера настраивается в режим максимальной чувствительности. Замеряется в режиме «день» и в режиме «ночь» отдельно.

Вращающаяся таблица в момент замера уровня освещенности

Пример изображения вращающейся таблицы в момент замера
уровня освещенности для одной из камер



Для всех опытов использовались специальные лампы со спектром, приближенным к солнечному. На рисунке выше дан пример изображения вращающейся таблицы в момент замера уровня освещенности для одной из камер: при подобном изображении принимаем, что данный уровень освещения является минимальным, при котором камера выдает 50% от своего максимального разрешения (таблицы изготовлены индивидуально для каждой камеры).

Во время тестирования использовался один и тот же мегапиксельный объектив с большим запасом по разрешающей способности. При расчетах разрешающей способности учитывались вносимые оптикой геометрические искажения изображения – коэффициент дисторсии. Во время тестирования IP-камеры были настроены следующим образом:

  • кодек Н.264 (если есть выбор профиля, то выбираем наивысший из доступных);
  • скорость трансляции 25 к/с (кроме FB-300Np V5 – у нее максимальная частота кадров 20 к/с);
  • фиксированное значение затвора 1/25 с.

ActiveCam AC-D1020
предоставлена компанией DSSL

ActiveCam AC-D1020

Входит в число лидеров этого теста по максимальному разрешению при хорошей освещенности – для уровня 1000 лк камера демонстрировала детализацию 1710 линий. Падение детализации до 1600 линий ActiveCam AC-D1020 показывала при освещенности 10 лк и на 43% (до 980 линий) при 0.5 лк.

Реализованный в камере кодек Н.264 поддерживал видеопоток на уровне 2,2 Мбит/с при высокой освещенности. Увеличение размера видеопотока при снижении освещенности до 10 лк наблюдалось до 9 Мбит/с и до 17 Мбит/с при 0.5 лк. Что же касается чувствительности этой камеры при наблюдении динамической сцены, то для ночного режима работы падение разрешения до 75% от максимального наблюдалось уже при 26 лк, а до 50% при 2.2 лк.

ActiveCam AC-D1020

ActiveCam AC-D1020 формирует изображение с разрешением 1080p при частоте кадров до 25 к/с. С этой камерой может использоваться объектив с поддержкой автоматической регулировки диафрагмы. В ActiveCam AC-D1020 также реализованы цифровая функция расширения динамического диапазона (DWDR), цифровое шумоподавление (3D DNR), поддержка работы со звуком, питание по технологии PoE 802.3af. Помимо этого, в представленной модели имеются тревожные входы/выходы, детектор движения и детектор саботажа. Поддерживается подключение по стандарту ONVIF.

Для сжатия изображения при работе с камерой пользователь может задействовать формат Н.264, причем AC-D1020 работает с двухпоточным видео. Камера может вести локальную запись на карту памяти microSD объемом до 32 Гбайт, а также снабжена разъемом USB. В комплекте с ActiveCam AC-D1020 прилагается ПО TRASSIR.

Panasonic WV-SPN631
Предоставлена компанией Panasonic

Panasonic WV-SPN631

Камера – победитель в тесте на чувствительность при динамической сцене. При наличии 2,4-мегапиксельной матрицы наблюдаем снижение разрешения в 2 раза при уровне 0.8 лк, и 75% разрешения относительно максимального при 11 лк (в режиме «ночь»).

IP-камера Panasonic WV-SPN631 также входит в число лидеров теста по разрешающей способности при низкой освещенности. На уровне 0.5 лк этот показатель соответствовал 1280 линиям. При более высоких освещенностях 10 лк и 1000 лк WV-SPN631 демонстрировала разрешение 1570 и 1650 линий соответственно.

Разработчикам этого устройства удалось довольно успешно реализовать компрессию видеопотока. При хорошей освещенности камера передавала поток менее 1 Мбит/с, а при 10 лк – 3.6 Мбит/с. При дальнейшем уменьшении уровня до 0.5 лк наблюдалось даже небольшое снижение видеопотока – до 2.8 Мбит/с. Это может быть связано с тем, что детализация картинки падает, а фирменные компоненты Panasonic позволяют и в темноте формировать изображение с низком количеством шумов.

Panasonic WV-SPN631

Модель WV-SPN631 относится к VI серии устройств компании Panasonic серии i-PRO SmartHD. Камера создана с использованием фирменной технологической платформы Panasonic UniPhier и MOS-сенсора. При изображении 1920х1080 пкc IP-камера способна транслировать видеопоток со скоростью до 60 к/с в формате Н.264. Причем располагая числом активных пикселей 2.4 млн, WV-SPN631 способна в специальном режиме формировать 3-мегапиксельный поток размером 2048х1536 с частотой 30 к/с. Одновременно с этого устройства Panasonic пользователь может получать до четырех потоков Н.264 и также одновременно просматривать все изображение целиком и какую-то его отдельную часть. При работе с форматом MJPEG качество видеопотока может автоматически повышаться при детектировании события. Максимальное количество единовременно работающих с камерой пользователей составляет 14.

В модели WV-SPN631 реализованы такие технологии, как расширение динамического диапазона Enhanced Super Dynamic и ABS (Adaptive Black Stretch), функция увеличения качества изображения при обнаружении лиц в кадре Face Super Dynamic, «антитуман», зональное изменение качества изображения (VIQS) с назначением до 8 зон, функция Smart DoF (увеличение глубины резкости). В случае необходимости пользователь может через специальные разъемы подключить к WV-SPN631 внешние тревожные устройства. В камере предусмотрены разъемы для работы со звуком, вывод аналогового видеосигнала для облегчения настройки камеры на объекте, автоматическая подстройка фокуса (ABF) и компенсация искажений объектива, слоты для использования одновременно двух карт памяти SDXC/SDHC/SD при организации локальной записи данных.

Для обеспечения энергией IP-камеры Panasonic предусмотрены способы подключения источника постоянного тока 12 В и питание по технологии PoE. Опционально WV-SPN631 может оборудоваться фирменным модулем с ИК-подсветкой и модулем с разъемами RS-485.

BEWARD BD3170
Предоставлена компанией НПП "Бевард"

BEWARD BD3170

Лучшая по стабильности разрешения в условиях изменяющейся освещенности. Измеренное разрешение 1.3-мегапиксельной камеры BD3170 как при очень высокой, так и при очень низкой освещенности оставалось практически неизменным. При хорошей освещенности детализация изображения, которое передавала камера BEWARD, соответствовала 1210 линиям. Причем существенное снижение освещенности – до 0.5 лк – сопровождалось снижением разрешения всего до 1100 линий, что на 9% ниже максимального значения. Даже при 10 лк камера еще демонстрировала 100% своих возможностей по разрешению.

Кроме того, данная модель победила по эффективности кодирования: при высокой освещенности видеопоток составлял 0,5 Мбит/с, тогда как при работе в условиях с очень низкой освещенностью (в данном тесте это 10 лк и 0.5 лк) видеопоток возрастал совсем незначительно – до 1 Мбит/с в обоих этих случаях.

В режиме «ночь» разрешение у камеры снижалось на 50% при освещенности 1.1 лк. Падение разрешения на 25% относительно максимального у BD3170 наблюдалось на уровне 13 лк.

Для формирования изображения с максимальным разрешением 1280х1024 пкс в BD3170 используется 1.3-мегапиксельный КМОП-сенсор Sony Exmor, благодаря которому в устройстве доступна функция аппаратного расширения динамического диапазона Quadro Scan с 4-кратным сканированием, то есть результирующее изображение высокого качества формируется из четырех исходных с разной выдержкой. Такой подход позволяет получать очень информативную картинку даже в крайне сложных условиях. По заявлению производителя, BD3170 способна отрабатывать перепады освещенности с разницей в 3 млн раз. В камере BD3170 реализуется режим высокоскоростной съемки с скоростью до 60 к/с, имеется полная совместимость с объективами с АРД, управление постоянным током. Для повышения качества изображения разработчики реализовали в устройстве такие функции, как цифровое шумоподавление 2D/3DNR и цифровая стабилизация изображения для компенсации физического дрожания камеры во время эксплуатации.

BEWARD BD3170

Для сжатия видеоизображения в IP-камере BEWARD предусмотрены форматы M-JPEG и Н.264, причем в данном случае пользователю доступен формат Н.264 High Profile. BD3170 может одновременно транслировать четыре видеопотока с независимыми настройками. При необходимости пользователь может организовать на камере локальное хранение данных на карты памяти microSDHC объемом до 32 Гб. Информация о регистрируемых камерой BD3170 событиях может также передаваться на FTP-сервер и адрес электронной почты.

Расширить возможности системы безопасности позволяют такие функции BD3170, как двунаправленная работа со звуком и возможность подключения внешних устройств к тревожным контактам. В свою очередь автоматизации системы видеонаблюдения призваны поспособствовать четыре независимых детектора движения и детектор саботажа камеры, реализованные в BD3170. Поддержка стандарта ONVIF v12.06 обеспечивает более простую интеграцию устройства в системы видеонаблюдения.

Питание камеры BEWARD осуществляется от источника постоянного тока 12 В или по Ethernet-кабелю благодаря технологии PoE 802.3af.

Brickcom FB-300Np V5
Предоставлена компанией "Гран При"

Brickcom FB-300Np V5

IP-камера Brickcom с матрицей 3 Мп демонстрировала хорошую детализацию изображения при высоком уровне освещенности – разрешение составляло 1590 линий. С падением освещенности у камеры наблюдалось заметное падение детализации изображения – соответственно до 1370 (на 14%) и 1060 линий (на 34%) для 10 и 0.5 лк.

Во время работы при высокой освещенности камера передавала небольшой поток – 1 Мбит/с, который оставался практически на таком же уровне (немного увеличивался до 1.1 Мбит/с) и при 10 лк. Сильное увеличение видеопотока происходило при дальнейшем падении освещенности до 0.5 лк – в этом случае он уже составлял 4.3 Мбит/с. Стоит отметить, что у FB-300Np-V5 на низких уровнях освещенности происходило снижение частоты кадров до 10 к/с.

В ночном режиме камера Brickcom поддерживала детализацию на уровне 75% от максимального до освещенности 60 лк, а при 3.7 лк FB-300Np-V5 демонстрировала 50% от своих возможностей по разрешению.

Brickcom FB-300Np V5

В Brickcom FB-300Np-V5 разработчики реализовали различные способы компрессии видеопотока – H.264, MJPEG и MPEG4. Причем рассматриваемая модель может одновременно транслировать три независимых видеопотока. А для еще более удобной интеграции камеры в системы видеонаблюдения в ней организована поддержка стандарта ONVIF 2.0. Максимальная частота при работе с кадром 3 Мп у данного устройства Brickcom соответствует 20 к/с. Передавать видео с частотой до 30 кадр/с модель может при разрешении 2 Мп. В камере FB-300Np-V5 имеются функция расширения динамического диапазона, функция FocusEasy (в процессе настройки фокусировки камера информирует о ее точности звуковым сигналом), встроенный микрофон и разъемы для организации двунаправленной работы со звуком. Поддерживается управление диафрагмой объективов DC-Drive.

FB-300Np-V5 позволяет организовать локальную запись видеоданных на карты памяти SD/SDXC и работать с внешними устройствами при их подключении к тревожным контактам на корпусе камеры. Питание может осуществляться как от источников постоянного и переменного тока с напряжениями соответственно 12 В и 24 В, так и по технологии PoE 802.3af.

Hikvision DS-2CD4012FWD-A
Предоставлена компанией DSSL

Hikvision DS-2CD4012FWD-A

Эта 1.3-мегапиксельная камера является одним из самых функциональных устройств в данном тестировании. Она продемонстрировала хорошую стабильность разрешающей способности при различных уровнях освещенности. Максимальное значение, 1200 линий, DS-2CD4012FWD-A показала при 1000 лк. Снижение освещенности сопровождалось падением разрешения при 10 лк до 1110 линий, а при 0.5 лк – до 1070 линий.

Видеопоток, который транслировала IP-камера Hikvision при высокой освещенности, был около 0.5 Мбит/с. Снижение уровня освещенности до 10 лк сопровождалось возрастанием потока с камеры до 1.5 Мбит/c, а при падении освещенности до 0.5 лк – уже до 3.8 Мбит/с.

В ходе проверки чувствительности камеры Hikvision при наблюдении сцены с движением модель DS-2CD4012FWD-A демонстрировала в режиме «ночь» 75% детализации при 19 лк и половину от разрешающей способности при 3.1 лк.

Данная IP-камера Hikvision создана на основе технологической платформы The Raptor и имеет широкий набор встроенных функций. Работая с моделью DS-2CD4012FWD-A, пользователь получает изображение с максимальным разрешением 1280x960 пкс при максимальной частоте кадров 25 к/с. В камере Hikvision инженеры компании реализовали одновременную передачу с камеры трех независимых видеопотоков и двустороннюю работу со звуком. В DS-2CD4012FWD-A также предусмотрены поддержка объективов с АРД, функция автоматической регулировки фокуса (данная функция предназначена для упрощения процесса настройки камеры и уменьшения времени настройки), расширенный динамический диапазон (WDR) и цифровое шумоподавление (3D DNR). В этой модели имеются встроенные входы/выходы тревоги, разъем BNC для работы с аналоговым видеосигналом.

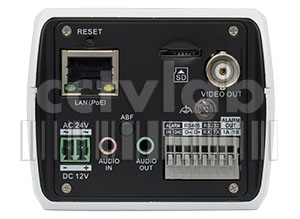

Hikvision DS-2CD4012FWD-A

Камера оснащена расширенной аппаратной аналитикой – обнаружение движения, обнаружение вторжения, детекция лиц, обнаружение пересечения линии, выявление саботажа камеры. Наличие аппаратной аналитики в определенных случаях должно позволить заказчикам экономить ресурсы сервера, снизить его стоимость. В дополнение ко всем этим функциям камера снабжена детектором звука и поддерживает карты памяти microSD до 64 Гб.

Камера Hikvision может получать питание как через Ethernet-кабель по технологии PoE, так и от источников 12 В постоянного тока. Компрессию видео это устройство может производить в форматах H.264, MPEG4 и MJPEG. С целью большей совместимости модели Hikvision DS-2CD4012FWD-A с системами видеонаблюдения в ней реализована поддержка стандартов ONVIF, PSIA и CGI.

В комплекте с IP-камерой Hikvision DS-2CD4012FWD-A поставляется бесплатное ПО TRASSIR при покупке камеры в компании DSSL или у ее партнеров.

MICRODIGITAL MDC-J4290WDN
Предоставлена компанией MICRODIGITAL Inc.

MICRODIGITAL MDC-J4290WDN

2-мегапиксельная IP-камера MDC-i4290WDN лидирует в этом тесте по уровню детализации изображения при работе в условиях с высокой освещенностью 1000 лк – в этом случае она передавала максимально 1750 линий. При 10 лк ее разрешение падало до 1660 линий, а при очень низкой освещенности (0.5 лк) детализация снижалась на 53% до 820 линий.

Несмотря на высокую детализацию картинки, MDC-i4290WDN передавала небольшой видеопоток при хорошей освещенности – 1.2 Мбит/с. Однако высокая детализация картинки у камеры MICRODIGITAL уже заметно сказывалась на видеопотоке при низких уровнях освещенности. Так, при 10 лк поток возрастал до 7.5 Мбит/с, а при 0.5 лк камера транслировала битрейт размером 10.1 Мбит/с.

MICRODIGITAL MDC-J4290WDN

Измерение чувствительности при наблюдении динамической сцены при различной освещенности показало, что данная модель теряет в разрешении 25% для ночного режима работы, когда уровень освещенности снижается до 21 лк. Разрешение 50% MDC-i4290WDN демонстрировала для этого же режима при 3.9 лк. При разрешении 2 Мп IP-камера MDC-i4290WDN способна транслировать видео с частотой до 30 кадр/с. В этом устройстве компании MICRODIGITAL предусмотрено расширение динамического диапазона, кодирование видео в форматах MJPEG и Н.264, возможность работы с двухпотоковым видео с независимыми настройками параметров видеопотоков и звуком, взаимодействие с внешними устройствами тревоги. Причем информация о тревожных событиях может отправляться с камеры на e-mail или FTP-сервер. Одновременно для работы с MDC-i4290WDN может быть назначено до 16 пользователей. С целью предотвращения несанкционированного доступа к камере организовано несколько уровней защиты.

Устройство поддерживает питание по PoE, оборудовано слотом для работы с картами microSD объемом до 32 Гбайт и разъемом USB 2.0.

RVi-IPC23-PRO
Предоставлена компанией RVi Group

RVi-IPC23-PRO

3-мегапиксельная IP-камера RVi в данном тесте входит в число лидеров по максимальной детализации при хорошей освещенности и при очень низкой освещенности. Детализация RVi-IPC23-PRO при 1000 лк составила 1670 линий. Разрешение снижалось относительно максимального на 17% до 1390 линий при 10 лк и на 35% до 1090 линий при 0,5 лк.

Высокая детализация изображения камеры сказывалась на размере транслируемого RVi-IPC23-PRO видеопотока. И если при наблюдении хорошо освещенной сцены она передавала 1,4 Мбит/с, то при низкой освещенности (10 лк) поток увеличивался уже до 6.6 Мбит/с. Дальнейшее снижение освещенности до 0.5 лк сопровождалось ростом битрейта до 7.9 Мбит/с.

В случае работы с динамической сценой в ночном режиме RVi-IPC23-PRO показывала 50% от максимального разрешения при освещенности 11.5 лк. А уровень детализации 75% камера выдавала при 103 лк.

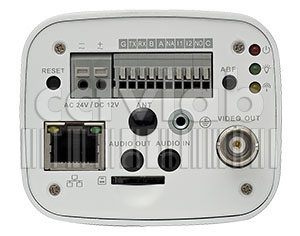

RVi-IPC23-PRO

В данном устройстве марки RVi используется ряд алгоритмов видеоаналитики, такие как контроль области, контроль пересечения линии, определение появления/исчезновения предметов, детекция лиц. В RVi-IPC23-PRO разработчики также реализовали детекцию звука, изменения ракурса, функцию расширения динамического диапазона (WDR), функцию автоматической подстройки фокусировки изображения (ABF). Для сжатия видеопотока в IP-камере от RVi пользователь может выбирать MJPEG и H.264, причем ему доступна и возможность передачи двухпоточного видео.

Совмещению камеры RVi-IPC23-PRO с системами видеонаблюдения способствует поддержка стандарта ONVIF 2.2. Дополнительные возможности при работе с камерой предоставляет поддержка устройств на основе мобильных платформ iOS, Android OS и Windows Phone OS.

В зависимости от особенностей проекта пользователь может организовать энергопитание RVi-IPC23-PRO с использованием источника постоянного тока 12 В или по технологии PoE 802.3af. Благодаря поддержке карт памяти формата microSD можно хранить данные на этой камере локально.

Samsung SNB-7004P
Предоставлена компанией Samsung

Samsung SNB-7004P

Камера Samsung SNB-7004P демонстрировала лучшее разрешение при низкой освещенности. Даже при 0,5 лк передавала картинку с разрешением 1380 линий, что на 18% ниже ее возможностей на уровне освещенности 1000 лк – 1680 линий. Относительно небольшое падение разрешения (до 1570 линий) на 6% наблюдалось у SNB-7004P при 10 лк.

Высокой разрешающей способностью камера Samsung отличается во время работы со слабоосвещенными сценами. И если при хорошей освещенности SNB-7004P передавала еще небольшой видеопоток (2.1 Мбит/с), то при недостаточной освещенности сцены (10 и 0.5 лк) величина потока соответственно увеличивалась до 7.5 и 15.8 Мбит/с.

Включение черно-белого режима позволяло камере работать с уровнями детализации 75 и 50% соответственно при освещенностях 17 и 3.3 лк, когда камера наблюдала сцену с движением.

Samsung SNB-7004P

В конструкции 3-мегапиксельной IP-камеры SNB-7004P используется фирменный DSP-процессор WiseNet III. С разрешением 2048х1536 пкс камера Samsung транслирует изображение со частотой до 30 кадр/с. Причем с меньшим разрешением – 1920х1080 – SNB-7004P способна транслировать до 60 кадр/с. С целью повышения качества изображения разработчики Samsung реализовали в этом устройстве расширение динамического диапазона (WDR), фирменные функции повышения контраста (SSDR) и шумоподавления (SSNRIII) с применением фильтров 2D и 3D, усовершенствованную функцию цифровой стабилизации изображения, функцию Defog для работы в условиях ограниченной видимости. В SNB-7004P также имеются инструменты для упрощения процесса фокусировки – Simple Focus, для формирования изображения оптимального качества путем подстройки оптимальной диафрагмы – P-Iris.

В камере Samsung применяются видеодетектор движения, детектор звука и такие сервисные детекторы, как детекторы пересечения линии, входа и выхода из зоны, появления/исчезновения объектов, а также детектор лиц. Помимо передачи по сети видеоданные при детекции событий, в том числе при информации от подключаемых внешних тревожных устройств, могут записываться на камеру локально – на карты SD/SDHC/SDXC. Работать со звуком при использовании SNB-7004P можно как с помощью подключаемых устройств, так и посредством встроенного микрофона.

Питание устройства получится организовать тремя различными способами: по технологии PoE, от источников постоянного тока 12 В и переменного тока 24 В. А большей совместимости с системами видеонаблюдения способствует работа SNB-7004P по стандарту ONVIF S.

Детализация изображения при круглосуточной работе

Тестирование показало, почему производители и в настоящее время включают в свой ассортимент IP-камеры с относительно небольшим разрешением – 1.3 Мп. В сложных условиях такие устройства способны не только не уступать, но и даже с определенного уровня освещенности превосходить по детализации изображения камеры с более высоким разрешением 2 и 3 Мп. При этом модели 1,3 Мп гораздо стабильнее поддерживают степень детализации картинки в широком диапазоне освещенности вплоть до очень низких ее значений – это продемонстрировали камеры BEWARD BD3170 и Hikvision DS-2CD4012FWD-A при наблюдении статической и динамической сцен. Современные IP-камеры 2 и 3 Мп также могут обеспечить пользователю изображение с высокой детализацией и при низкой освещенности. Однако у них детализация изображения существенно падает в абсолютных значениях относительно показателей при высокой освещенности.

IP-камераРазре-
шение,
Мп
Размер кадра,
пкс
Размер сенсораЧастота кадров при
максимальном разрешении, к/с
Высоко-
скоростная
съемка
Розничная цена, руб.
ActiveCam
AC-D1020
21920х10801/2.8"25Нет11 900
BEWARD BD31701.31280х10241/3"25Есть15 500
Brickcom
FB-300Np V5
32048х15361/2.8"20Нет27 535
HikVision DS-2CD4012FWD-A1.31280х9601/3"25Есть26 990
MicroDigital
MDC-i4290WDN
21920x10801/3"30Нет22 900
Panasonic
WV-SPN631
21920х10801/3"60Есть59 300
RVi-IPC23-PRO32048x15361/3"25Нет19 800
Samsung
SNB-7004P
32048х15361/2.8"30Есть35 000



На графиках мы видим, что оборудование класса High-End даже при низкой освещенности способно передавать картинку с очень хорошей детализацией – как это наблюдалось в тесте для камер 2 Мп Panasonic WV-SPN631 и 3 Мп Samsung SNB-7004P. При очень низкой освещенности при наблюдении статической сцены эти устройства демонстрировали разрешение гораздо выше, чем камеры 1,3 Мп с большим размером пикселя. Впрочем, при наблюдении динамической сцены это преимущество по разрешающей способности становилось менее заметным, хотя модель WV-SPN631 и здесь была на высоте.

График детализации изображения в зависимости от освещенности

При хорошей освещенности у камер 2 Мп MICRODIGITAL MDC-i4290WDN и ActiveCam AC-D1020 разрешение оказалось ненамного, но выше, чем у представленных в тесте камер 3 Мп. Такой результат нельзя было исключать еще перед тестом, так как эти форматы в большей степени различаются количеством пикселей по высоте, чем по ширине, – соответственно 1920 и 2048 штук.

Высокая чувствительность помогает разгрузить сеть

Изначально использование камер с более низким разрешением предполагает, что передаваемые этими устройствами видеопотоки будут ниже, чем у моделей с более высоким разрешением. Но еще большему снижению величины видеопотока и, соответственно, нагрузки на сеть способствует высокая чувствительность камер относительно небольшого разрешения при демонстрации близкой детализации картинки, так как при схожих технологиях изготовления и физических размеров матриц у таких камер пиксели имеют размеры больше. Таким образом, при использовании камер с меньшим разрешением пользователь получает меньшую детализацию сцены при достаточной освещенности, но более удобную ситуацию в плане стабильности размеров видеопотоков.

График детализации изображения в зависимости от освещенности

Благодаря этому даже ночью, когда на изображении могут существенно возрастать шумы, при работе с такими камерами гораздо меньше вероятность, что нагрузка на сеть превысит пиковые значения, и произойдет сбой в работе оборудования. По этой же причине при функционировании в режиме 24/7 с камерами более низкого разрешения будет необходимо меньше пространства системы хранения данных, что позволит увеличить глубину архива или же снизить стоимость системы хранения еще на этапе ее проектирования. Все это, как правило, выполняется для оборудования схожего класса. Однако передовые решения, как это было наглядно показано на примере устройств двух крупных транснациональных компаний, способны и здесь демонстрировать очень хорошие результаты. Например, в проведенном тесте 2 Мп Panasonic WV-SPN631 даже при очень низкой освещенности формировала небольшой видеопоток.

Выбор оптимального решения

Справедливости ради, перед тем как сделать выводы, необходимо отметить следующее:

  1. Камеры, показавшие не самый маленький битрейт, возможно, имеют настройки сжатия, которые позволяют пользователю ограничить ширину потока в тех случаях, когда это необходимо (например, настройка GOP). Хотя мы пытались "выжать" из каждой камеры максимум (поиск оптимальных настроек для каждой камеры для каждого опыта занимал не менее часа работы двух высококвалифицированных инженеров), существует вероятность, что оптимум для какой-либо из моделей все же не найден. Данный параметр можно принять как наиболее вероятный вариант использования камеры на реальном объекте при настройке среднестатистическим монтажником.
  2. Вероятно, что какие-то модели будут иметь более высокие показатели в других условиях, например при иной скорости вращения таблицы либо другом уровне или спектре освещения. В частности, мы видим, что в последнем тесте для некоторых камер их чувствительность в режиме «ночь» ненамного лучше, чем в режиме «день», – возможно, для режима «ночь» сказывается некоторое размытие изображения из-за неидеальной ИК-коррекции объектива, так как используем лампу широкого спектра. Поэтому опыт показывает больше общую тенденцию, нежели конкретные параметры конкретных моделей.

Тем не менее, по результатам теста однозначно можно сделать вывод: если вы выбираете между камерами 1–2–3 Мп в одной ценовой категории, и планируется, что камера будет работать при сложных условиях (низкая освещенность), то преимущество с высокой долей вероятностью будет у камеры более низкого разрешения по суммарной детализации за время работы камеры (что вызвано большим размером пикселя и большей чувствительностью).

Применение камер более низкого разрешения позволяет системе видеонаблюдения работать стабильно в течение времени и практически не зависеть от внешнего фактора освещенности. При этом пользователь получает больше гарантий, что настроенная изначально под определенные задачи система будет всегда сохранять свои характеристики. Именно поэтому до сих пор в ассортименте многих производителей присутствуют модели Box-камер с разрешением от 1 до 1.3 Мп, причем с ценой, сопоставимой с моделями 2 и 3 Мп.

Необходимо иметь в виду, что такой вывод верен, только если матрицы этих камер изготовлены по близким уровням технологии производства и имеют близкий размер диагонали. Развитие идет довольно быстро, и новые матрицы с большим количеством пикселей начинают догонять по чувствительности матрицы с меньшим числом пикселей, но предыдущего поколения.

Если же компромисс невозможен, и нужно получить наибольшую детализацию, в том числе при сложных условиях, следует обратиться к оборудованию класса High-End, которое, к сожалению, будет стоить уже несколько других денег.
