Одноабонентные IP-видеодомофоны с поддержкой SIP

Тестирование проведено и предоставлено независимой тестовой лабораторией CCTVLAB

Решения IP-видеодомофонии присутствуют на рынке уже достаточно давно. Логичный вопрос – что нового могут они предложить пользователю в сравнении с функционалом, который у них был год-полтора назад? Одним из таких расширений стала поддержка SIP-протокола в IP-видеодомофонах. Вероятно, это открывает новые возможности для совместной работы IP-видеодомофонии и телефонных сетей. Но так ли это на самом деле? Есть ли свои особенности и подводные камни при таком способе работы? А также как изменились характеристики этих устройств при работе с изображением и со звуком?

Ответы на эти вопросы, а также данные о практических параметрах IP -видеодомофонов интересны для широкого круга потребителей.

Лаборатория провела тестирование таких моделей, чтобы выяснить их реальный функционал и технические возможности.

Какие IP-домофоны тестируем

Для теста подбиралось оборудование, отвечающее требованиям:

  • вызывные видеопанели IP-домофонии;
  • для одного абонента (1 кнопка вызова);
  • поддержка протокола SIP.

Лабораторией были получены модели:

  • Akuvox SDP-R25
  • BAS-IP AV-01T V3
  • BEWARD DS06
  • Mobotix MX-T25-D016
  • True-IP TI-2308M

Что тестируем

Для IP-видеодомофонов проверялись параметры, определяющие их потребительские качества:

  • работа по протоколу SIP;
  • разрешение;
  • углы обзора;
  • получение изображения в различных условиях;
  • работа со звуком;
  • монтаж и подключение.

Как тестируем

Работа по SIP: оценивается работа при подключении панели к клиенту на ПК, SIP-видеофону, приложению на смартфоне (распространенное оборудование и общедоступное ПО).

Реальные углы обзора: определяются из геометрических соотношений поля зрения камеры по горизонтали/вертикали и расстояния от плоскости сцены до камеры. Также оценивается обзор с учетом возможности поворота объектива и/или корпуса вызывной панели.

Разрешающая способность изображения : при работе в идеальных условиях измеряется разрешающая способность. Для измерения разрешения используется специальная тестовая таблица с набором пространственных частот по ширине кадра. Учитывается дисторсия объективов. Освещенность на таблице 1000 лк.

Встречная засветка точечным источником света ("фонарь в кадре") : мощная встречная засветка, на панели около 7000 лк. Делаются снимки в одинаковых условиях.

Эффективность встроенной подсветки : делаются снимки с панелей в одинаковых реальных условиях. Визуально оценивается различимость посетителя.

Рассинхронизация видеоизображения и звука: определяется, насколько звук с панели не совпадает с видеоизображением в режиме разговора.

Звук: оценивается работа встроенных микрофона и динамика – проверка слышимости посетителя и оператора, задержек звука.

Также рассматривались потребительские качества - тип монтажа и способы настройки видеопанели.

Во время тестов для видеопанелей на них были актуальные версии прошивок.

Специальная тестовая таблица с набором пространственных частот по ширине кадра

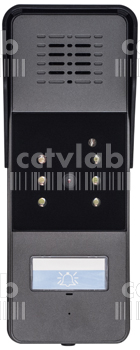

Akuvox SDP-R25

Предоставлена компанией "Фактор груп"

Входит в группу лидеров теста по равномерности разрешения в кадре, а также по чувствительности микрофона. Модель Akuvox показала среди участников теста минимальную задержку звука в режиме «оператор -> вызывная панель». Рассинхронизация видеоизображения и звука у SDP-R25 незначительная – менее половины секунды.

Для подключения по протоколу SIP в этой модели предлагаются его версии RFC2543 и RFC3261. Можно настроить два SIP-аккаунта. Для функции работы с домофоном с телефона (DTMF) предусмотрены режимы In-Band, RFC2833 и SIP INFO. Это расширяет возможности внедрения вызывной панели и может упростить настройку. Подключение по SIP не составляет проблем (через SIP -сервер).

Производитель указывает матрицу 2 Мпкс для формирования изображения. Пользователю не доступны настройки видео. При этом он может конфигурировать настройки звука и SIP -подключения.

Заявлена поддержка широкополосного звука (HD Voice), что должно улучшить аудиопараметры панели. Указываются функции обнаружения голосовой активности (VAD), генерации комфортного шума (CNG), подавления эха, шифрования речевых сигналов. В технической документации говорится о поддержке Plug & Play.

Подсветка в панели Akuvox реализована с помощью 6 диодов белого света.

Поддерживается удаленное подключение через мобильные устройства на Android/iOS с помощью общедоступных приложений для SIP .

Встроенная подсветка белого света организована с помощью 6 диодов.

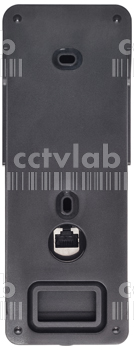

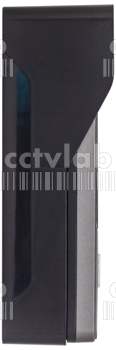

Панель SDP-R25 предполагает накладной монтаж.

BAS-IP AV-01T V3

Предоставлена «ИП Шарипов»

Лидер теста по синхронности видеоизображения и звука – во время тестирования их рассинхронизация была практически незаметной. В числе лидеров по громкости динамика. Также у BAS-IP задержка звука была одной из минимальных в тесте в направлении связи «вызывная панель - > оператор».

AV-01T V03 продемонстрировала хорошую равномерность детализации в кадре – в группе лидеров по этому показателю.

Наблюдались несущественные задержки звука в режиме разговора между оператором и посетителем.

Конструктив панели BAS-IP позволяет немного изменять направление обзора камеры.

Панель AV-01T V03 снабжена считывателем для бесконтактных карт MIFARE/Em-Marin на выбор (заявлена поддержка до 10 000 карт).

Согласно документации, изображение формируется 1/3" ПЗС-матрицей Sony. Время разговора посетителя с оператором разработчики ограничили 4 минутами.

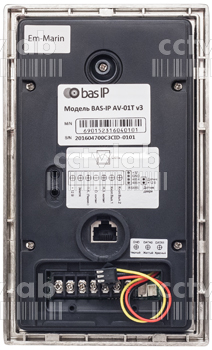

Чувствительность микрофона настраивается вручную на задней панели. А громкость динамика можно подстраивать двумя способами – через веб-интерфейс и вручную на задней панели.

Производитель предлагает фирменные приложения для мобильных устройств iOS/Android.

Модель BAS-IP имеет металлический корпус. Возможны типы установки – накладная с использованием специального кронштейна с козырьком (BAS-IP BR-AV) и врезная. В последнем случае требуется выемка в стене или двери, соответствующая размерам панели.

Обеспечена герметизация разъемов при подключении панели с помощью резиновых сальников, которые идут в комплекте с ней.

Встроенная подсветка белого света реализована 6 диодами, которые закрыты защитным стеклом.

BEWARD DS06

Предоставлена компанией "НПП "Бевард"

В числе лучших этого теста по разрешающей способности и по углу обзора. Также были незначительные, меньше чем полсекунды, задержки звука во время разговора посетителя с оператором. В группе лидеров по чувствительности микрофона и громкости динамика. Рассинхронизация видео и звука у DS06 была одной из минимальных в тесте.

Указывается возможность принимать вызов и открывать дверь (тональный набор DTMF, доступны режимы In-Band, RFC2833, SIP INFO) при переадресации на обычный сотовый или городской телефон при подключении по SIP.

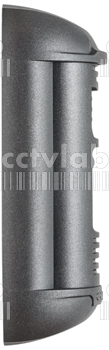

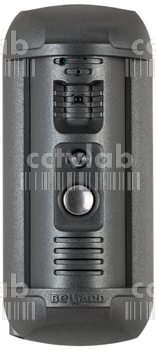

Заявлен антивандальный корпус – основной модуль располагается в специальном настенном кронштейне. В нем можно поворачивать камеру – в итоге доступен максимальный ракурс по горизонтали в пределах 172 град (с учетом поворота).

Корпус панели BEWARD прикрепляется к кронштейну с помощью секретного винта.

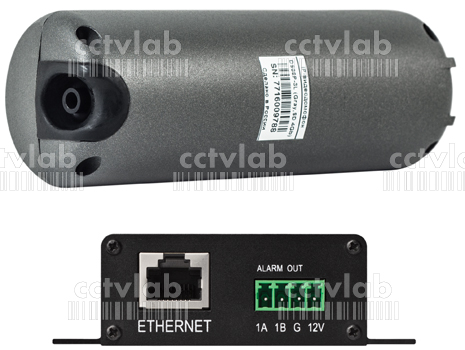

Подключение DS06 имеет особенность: управляющие контакты находятся в отдельном контроллере, тогда как сама панель подключается одним проводом с разъемом RJ-45 через герметичный уплотнитель. Таким образом, имеем быстрое и надежное подключение самой панели. Контроллер не герметичен, по всей видимости, подразумевается его расположение в основном внутри помещения.

Производитель указывает матрицу Exmor, 2-поточное кодирование видео, работу встроенной подсветки по датчику, поддержку ONVIF, Modbus TCP. В корпус установлена карта microSD (4 ГБ).

Единственная модель в тесте, которая имеет ночной режим с применением механического ИК фильтра, по аналогии с камерами видеонаблюдения. Подсветка реализована одним диодом, излучающем в инфракрасном диапазоне.

Предусмотрены опции: поддержка PoE (DSxxxP), поддержка подключения 3 исполнительных устройств и PoE (DSxxxP-3L).

Есть ПО BEWARD Intercom (для управления доступом с ПК) и мобильные приложения собственной разработки для устройств iOS/Android.

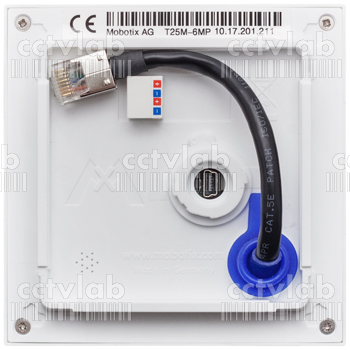

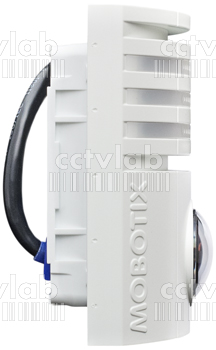

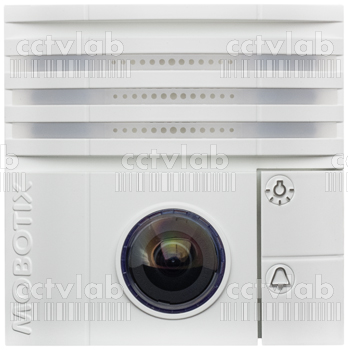

Mobotix MX-T25-D016

Предоставлена компанией Mobotix

Модель лидирует в тесте сразу по нескольким параметрам: по ширине обзора, по чувствительности микрофона и громкости динамика. Также MX-T25-D016 лидирует в тесте по детализации картинки. Причем есть особенность – разрешающая способность увеличивается от центра изображения к краям.

Наблюдалась небольшая рассинхронизация видео и звука. В направлении связи «посетитель - > оператор» задержка звука у MX-T25-D016 была одной из минимальных в тесте.

Модель MX-T25-D016 снабжена матрицей с разрешением 6 Мпкс. Панель Mobotix обеспечивает реальный обзор по горизонтали в 182ᴼ. Изображение можно получать как в оригинальном круглом виде, так и в виде развернутой прямоугольной панорамы благодаря встроенной функции коррекции изображения. Также доступны режимы панорамы, двойной панорамы, режимы 3 изображения, 4 изображения. Есть функция виртуального PTZ (vPTZ). Иными словами, MX-T25-D016 – это полноценная Fisheye-камера наблюдения, которая поддерживает еще и функции домофонии.

По сути, решение от Mobotix – это модульный конструктор с широким встроенным функционалом - в частности, функционалом многоабонентного IP-видеодомофона. Пользователю предлагается выбор опций и вариантов модификаций. Например, можно подключить модуль управления электрозамком двери, модуль считывания RFID-карт доступа, клавиатуру для набора кода абонента, информационный модуль и др.

Также в MX-T25-D016 имеются возможность управления событиями (СКУД, сигналы от разных источников, детекторы движения и т.д.). Реализованы расширенные возможности видеоаналитики - вплоть до подсчета проходящих людей и составления тепловых карт. Предлагается возможность простой установки оборудования Mobotix в существующую кабельную инфраструктуру (фирменная технология Mx2wire+ для передачи PoE и Ethernet по любым 2-м проводам).

В MX-T25-D016 используется подсветка белого света. Диоды размещены под защитным стеклом.

Помимо этого, возможна запись видео на карту памяти microSD (фабрично установлено 4 ГБ, возможна установка до 256 ГБ) или на NAS (т.е. на сетевую папку). Удаленный доступ к Mobotix MX-T25-D016 можно организовать через мобильное приложение с мобильных устройств на базе iOS.

В корпусе установлены датчик температуры, датчик удара, датчик звука, датчик освещенности, многозонный векторный детектор движения.

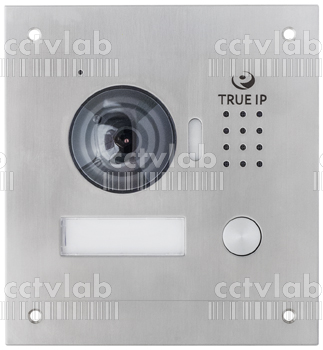

True-IP TI-2308M

Предоставлена компанией "Дженерал Секьюрити Системс"

Входит в группу лидеров теста по равномерности разрешения в поле зрения. Также TI-2308M продемонстрировала хорошие результаты по детализации картинки. Наблюдалась небольшая рассинхронизация звука и видеоизображения.

Задержки звука при аудиосвязи посетителя с оператором были небольшие, менее чем полсекунды.

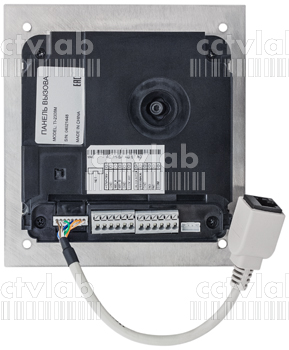

С помощью манипулятора на задней крышке пользователь может точнее подобрать направление обзора камеры.

Формирование изображения 800х480 пкс происходит с помощью матрицы 1.3 Мпкс.

Светодиоды подсветки белого света располагаются под матовым защитным стеклом.

Присутствует функция BLC для работы в условиях фоновой засветки.

Для подключения датчиков двери в вызывной панели TI-2308M предусмотрено реле замка; имеется датчик вандализма. Вызов с панели может приходить на ПК, мобильные устройства iOS и Android (есть собственные приложения), а также на SIP-телефон.

С этой моделью можно работать также через веб-интерфейс или системы видеонаблюдения.

Крепление данной модификации осуществляется винтами под алюминиевой лицевой панелью, которая фиксируется расположенным снизу винтом. Для монтажа используется TI-Box CUB врезная ниша. Герметичность разъемов монтажнику потребуется обеспечить самостоятельно при установке панели.

Таблица 1. Параметры одноабонентных IP-видеодомофонов

МодельРазрешениеПодсветкаКорпусРабочие температурыПитаниеРазмерыРозничная цена
Akuvox SDP-R25352х240 пксБелый светУличный,IP55-30…+40°С12 В DC185x68x50 мм1 61 00 руб.
BAS-IP
AV-01T V3
704×576 пксБелый светУличный,IP65-40…+65°С12 В DC116х192х45 мм19500 руб.
BEWARD DS061280х1024 пксИКАнтивандальный, уличный, IP54-40…+50°С12 В DC73х166х51 мм14300 руб.
Mobotix MX-T25-D0163072х2048 пксБелый светАнтивандальный уличный, IP65, IK09-30…+50°СPoE<131x143x18 мм74700 руб.
True-IP TI-2308M800х480 пксБелый светIP64-40…+60°С12 В DC, PoE140x130x33 мм18 990 руб.



Таблица 2. Параметры одноабонентных IP-видеодомофонов

МодельОбзор, реальныйВозможность подстройки ракурсаОбзор по горизонтали с учетом возможности поворота корпуса/объектива
По горизонталиПо вертикали
Akuvox SDP-R2536ᴼ25ᴼНет36ᴼ
BAS-IP
AV-01T v3
71ᴼ54ᴼЕсть79ᴼ
BEWARD DS0676ᴼ58ᴼЕсть172ᴼ
Mobotix MX-T25-D016182ᴼ182ᴼНет182ᴼ
True-IP TI-2308M68ᴼ37ᴼЕсть98ᴼ



Подключение по протоколу SIP и удобство для пользователя

Во время тестирования вызывные панели подключались по SIP , использовались оборудование и программное обеспечение с поддержкой SIP :

  • к ПК с помощью клиента (открытое ПО - Jits i );
  • к IP-видеофону GrandStream;
  • к мобильному приложению Zoiper (для платформы Android).

Соединение с вызывными панелями осуществлялось через программный SIP-сервер.

Для этих способов все участники теста демонстрировали надежное подключение и работу. Если даже у пользователя и возникнут затруднения при подключении по SIP (например, из-за недостатка опыта), в таких случаях поможет доступная документация.

В случае поддержки IP-видеодомофоном SIP-протокола действительно расширяются возможности применения оборудования. Ведь он широко применяется в телекоммуникационных системах и IP-телефонии, является основным протоколом в современных АТС ( IP - PBX ), не требует дополнительной интеграции. Например, можно использовать мобильный SIP -клиент для удаленной работы с домофоном, даже если не предусмотрены собственные мобильные приложения для вызывной панели. Благодаря протоколу SIP можно подключаться к клиенту без статических IP-адресов. В итоге это позволит принимать вызов с SIP -домофонов и управлять доступом с любого устройства, подключенного к Интернету. Это значительно повышает мобильность пользователей систем контроля доступа.

Изображение и угол обзора

Результаты тестирования показывают, что для идентификации лица достаточно и небольшого разрешения.

Более высокое разрешение будет актуально для камеры с широким углом обзора. Но также видеодомофон может использоваться для обзорного наблюдения с помощью широкоугольных или Fisheye -объективов.

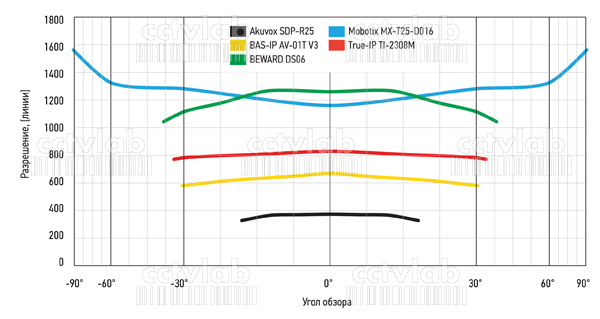

Рис.1 Разрешающая способность вызывных панелей

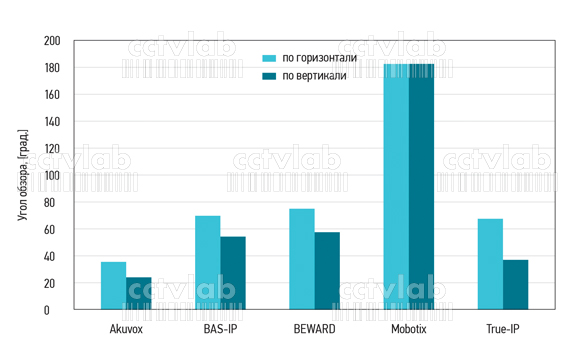

Рис.2 Реальный угол обзора вызывных IP - панелей

Рис.3 Обзор камеры с учетом поворота корпуса/объектива

Работа со звуком

Во время тестирования у IP -домофонов наблюдалась либо совсем незначительная рассинхронизация звука и видеоизображения, либо ее не было совсем.

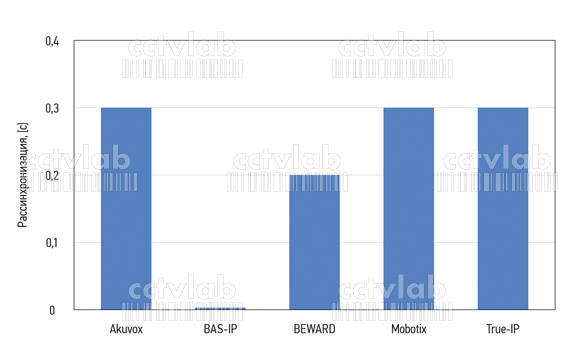

Рис.4 Рассинхронизация видео и звука (меньше - лучше)

Задержки при передаче звука также были небольшие – не более 0,5 с. Такие показатели можно считать некритичными. Эффективность системы не снижается, и не каждый пользователь обратит на это внимание.

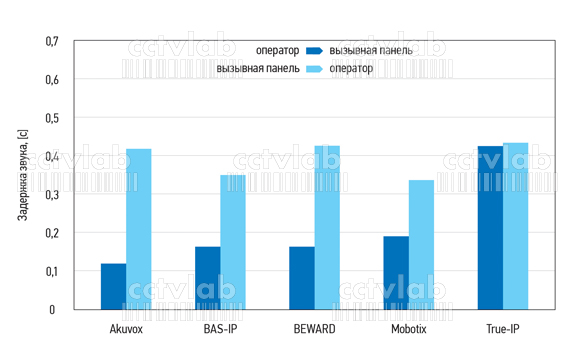

Рис.5 Задержка в режиме разговора (меньше - лучше)

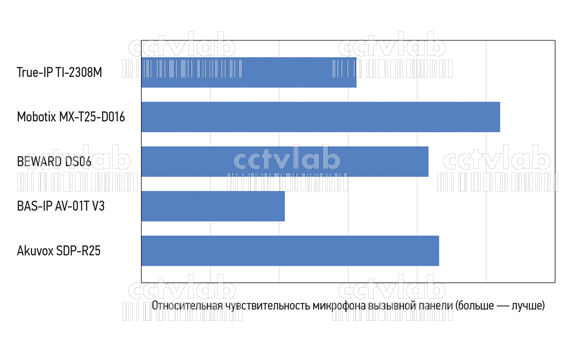

На наш взгляд во время тестов у всех вызывных панелей микрофоны отрабатывали хорошо, недостатка их чувствительности не наблюдалось. В передаваемой речи не было заметных искажений. Что касается громкости встроенного динамика, то у некоторых моделей при настройках по умолчанию он не сильно громкий. Впрочем, настройками можно подстроить этот параметр у большинства моделей.

Низкая и сложная освещенность

В списке вызывных моделей, которые удалось получить для теста, были устройства в основном со встроенной подсветкой белого света. Реже – ИК-подсветка. Оба этих подхода имеют право на жизнь. Тем не менее, качество изображения будет зависеть от многих факторов – яркости светодиода (белого или ИК) и чувствительности сенсора.

Рис.6 Работа со встроенной подсветкой

С работой при встречной засветке все участники теста справились. Однако это все же были не реальные условия, а их моделирование, поэтому нельзя утверждать, что устройства, которые при тестировании были "на грани", в "боевых" условиях смогут работать на том же уровне.

Рис.7 Встречная засветка точечным источником света

ОБЩИЙ ИТОГ

Все протестированные вызывные панели справились со своими основными обязанностями.

Ранее лаборатория проводила тестирование вызывных панелей IP-видеодомофонов. На основе проведенного сейчас теста можно с большой долей уверенности сказать, что современный IP -видеодомофон с поддержкой SIP -протокола – это удобное и функциональное решение для обычного потребителя, который хочет использовать преимущества работы с мобильными устройствами. IP -видеодомофоны с SIP -протоколом может использовать как рядовой потребитель для удаленного управления доступом, так и специалист по безопасности в составе системы видеонаблюдения.

Поддержка SIP -протокола расширяет возможности видеодомофонов работать в составе систем IP -телефонии. И как показало тестирование, не возникло особых проблем при подключении и настройке базового функционала – прием звонка и контроль доступа.

Что касается разрешения IP -видеодомофонов, то здесь не наблюдается активной гонки за сверхвысокими показателями (ведь человек располагается рядом с камерой). Хотя есть и предложения сегмента High - end , которые позволяют видеть больше и с высокой детализацией.
